Wir bieten SMT, THT und Endmontage mit IKT und funktionellen Produktprüfungen an.
Suntek bietet eine One-Stop-Lösung für alle Ihre Anforderungen an elektronische Fertigungsdienstleistungen, von schnellen Prototypen bis hin zur Produktion in großen Mengen.Wir haben die Fähigkeit, Design- und/oder Produktionsprobleme während der Prototypenphase zu identifizieren und diese (in Absprache mit Ihnen) zu lösen, bevor wir zur Produktion übergehen.
Während viele Leiterplattenhersteller behaupten, überlegene PCB-Montage-Services anzubieten, erfüllt Suntek tatsächlich unsere Versprechen.2015 zertifiziert und RoHS-konformWir behandeln SMD, Durchlöcher- und Mischmontageprojekte und bieten auch kostenlose DFM-Prüfungen sowie Funktionstests an, die auf Ihren spezifischen Anforderungen basieren. Unsere PCBA-Fähigkeiten sind unten aufgeführt:
Übersicht über die Fähigkeiten:
|
Spezifikationen
|
Einzelheiten
|
|
Art des Materials
|
FR-1, FR-4, CEM-1, Aluminiumplattiert
|
|
Materialdicke (mm)
|
0.4, 0.6, 0.8, 1.0, 1.2, 1.6, 2.0
|
|
Anzahl der Schichten
|
1 bis 8 Schichten
|
|
Max. Größe des Brettes
|
23.00 x 35.00 ((580 mm * 900 mm)
|
|
IPC-Klasse
|
Klasse II, Klasse III, Klasse 1
|
|
Ringförmig
|
5 mil/Seite oder größer (Min. Konstruktion)
|
|
Endplattierung
|
Lötstoff ((HASL), bleifreies Lötstoff ((HASL), ENIG (elektrolöses Nickel)
Edelmetall (einschließlich Edelmetall), Edelmetall (einschließlich Edelmetall)
Hartgold, anderes
|
|
Kupfergewicht
|
0.5OZ-2OZ
|
|
Spuren/Raumbreite
|
3 Milligramm oder mehr
|
|
Bohrfreiheit
|
0.1 mm ((Laserbohrung)
|
|
Plattierte Spalten
|
0.036 oder mehr
|
|
Kleinstes Loch (fertiggestellt)
|
0.1 mm oder größer
|
|
Goldene Finger
|
1 bis 4 Rand (30 bis 50 Mikron Gold)
|
|
SMD-Spitch
|
0.080 - 0,020 - 0,010
|
|
Typ der Lötmaske
|
LPI Glanz, LPI-Matte, SR1000
|
|
Farbe der Lötmaske
|
Grün, rot, blau, schwarz, weiß, gelb
|
|
Farbe der Legende
|
Weiß, gelb, schwarz, rot, blau
|
|
CNC-Routepunkt
|
Jede
|
|
Mindeststreckenbreite
|
0.031
|
|
Punktzahl
|
Gerade Linien, Sprung-Scoring, Panel von Rand zu Rand, CNC*
|
|
Körpergold
|
HARD*, IMMERSION* (bis zu 50 MICRON GOLD)
|
|
Datendateiformat
|
Gerber 274x mit Einbettungsöffnung
|
|
FAB. Zeichnungsformat
|
DXF, HPGL, DWG, PDF, Gerber
|
|
E.T. Tests
|
Fliegende Sonde, einseitige, 1up-Platte, Klemmschal, Netz-Liste
|
|
Abwasserbecken/Behälteröffnung
|
Verfügbar bis 0,250 Durchmesser
|
|
Steuerungsimpedanz
|
- Ja, das ist es.
|
|
Blinde Durchläufe/begrabene Durchläufe
|
- Ja, das ist es.
|
|
Schälbare Maske
|
- Ja, das ist es.
|
|
Kohlenstoff
|
- Ja, das ist es.
|

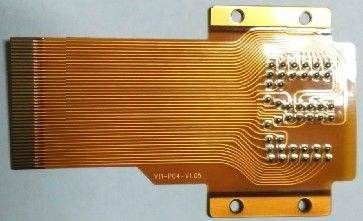

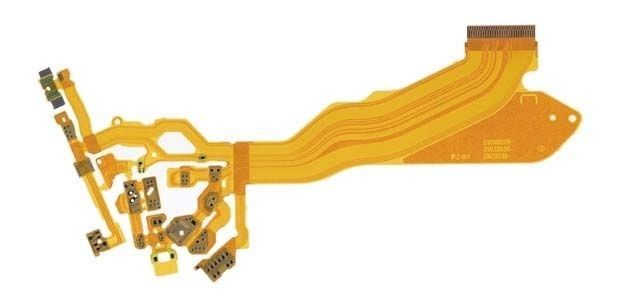

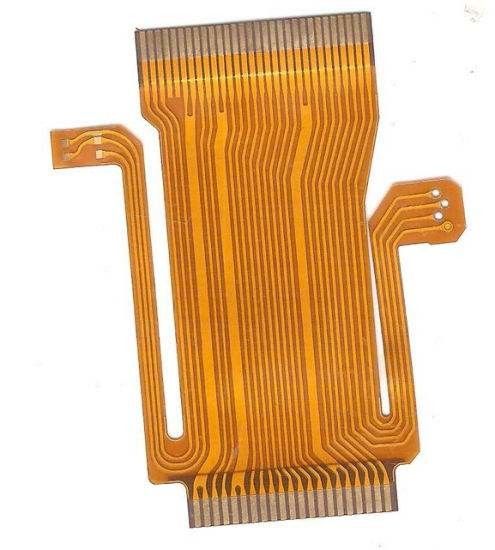

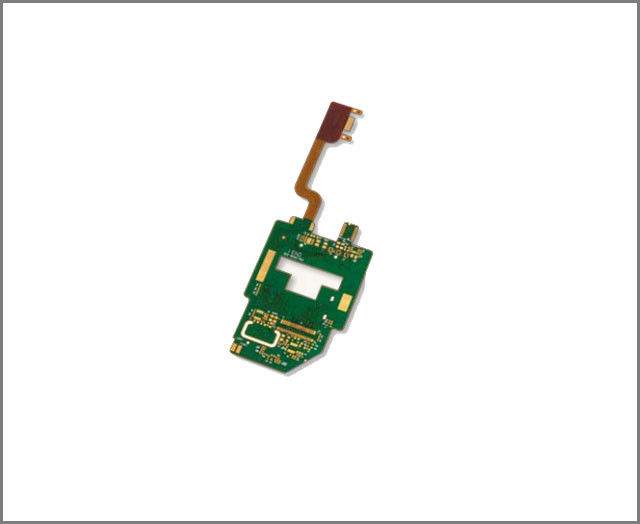

Ein Flex-Schaltkreis oder Flex-PCB ist eine mustergestützte Anordnung von gedruckten Schaltkreisen und Komponenten, die ein flexibles Material mit oder ohne flexible Abdeckung verwenden.
Ein Flex-Schaltkreis oder Flex-PCB ist eine gestaltete Anordnung von gedruckten Schaltkreisen und Komponenten, die ein flexibles Material mit oder ohne flexible Abdeckung verwenden.Diese flexiblen elektronischen Baugruppen können mit den gleichen Bauteilen hergestellt werden, die für starre Leiterplatten verwendet werden, aber die Platte während der Anwendung einer gewünschten Form (Flex) anpassen kann.
Wie viele Schichten kann ein flexibles PCB haben?
Maximal 10 Schichten für flexible PCB.
Wie dick kann ein flexibles PCB sein?
2oz, nur einige flexible Led-PCBs wie schweres Kupfer, der beste Vorteil von flexiblen PCBs ist Flexibilität, wenn zu viel Kupfer, wird es nicht leicht für Ihr Gerät zu biegen.
Wie groß kann ein flexibles PCB sein?
Flexibles PCB-Material:Maximalbreite 250mm,weil flexibles PCB-Material eine Rolle ist,jede Rolle ist 250mm breit,die Länge ist grenzenlos,so dass,wenn Sie flexibles PCB entwerfen,eine Seite weniger als 250mm sein sollte,Die andere Seite interessiert sich nicht.
Wie dick kann ein flexibles PCB sein?
0.1mm - 0.2mm, einige flexible PCBs können 0.3mm sein.
Anwendungen:
LED- und Beleuchtungsausrüstung
Smart-Handy
Medizinische Ausrüstung
Luft- und Raumfahrtprodukt
Geräte
Verpackung und Versand:
Verpackung und Versand von flexiblen PCB-Baugruppen
Verpackung:
Das Produkt der Flexiblen Leiterplattenmontage wird in einer robusten Kartonbox verpackt, um einen sicheren Transport zu gewährleisten.
Das Produkt wird außerdem in Blasenfolie verpackt, um einen zusätzlichen Schutz vor möglichen Aufprall und Vibrationen während des Transports zu bieten.
Jede Schachtel wird mit dem Produktnamen, der Menge und den Handhabungsanweisungen gekennzeichnet sein, um die Identifizierung und Handhabung zu erleichtern.
Versand:
Das Produkt wird über einen zuverlässigen und vertrauenswürdigen Kurierdienst versandt, um eine rechtzeitige und sichere Lieferung an den Kunden zu gewährleisten.
Die Versandadresse und die Kontaktdaten werden zweimal überprüft, um eine genaue Lieferung zu gewährleisten.
Nach dem Versand des Produkts wird dem Kunden eine Nachverfolgungsnummer zur Verfügung gestellt, mit der er seine Bestellung nachverfolgen und sicherstellen kann, dass es sicher ankommt.
Nach der Lieferung muss der Kunde das Paket als Empfangsnachweis unterschreiben.
