Die Suntek Group ist ein professioneller Lieferant im Bereich EMS mit einer One-Stop-Lösung für PCB, PCB-Montage, Kabelmontage, Mix. Technologie-Montage und Box-Building.2015,ISO13485:2016Wir liefern qualifizierte Produkte zu wettbewerbsfähigen Preisen an Kunden auf der ganzen Welt.
Übersicht über die Fähigkeiten:
|
Spezifikationen
|
Einzelheiten
|
|
Art des Materials
|
FR-1, FR-4, CEM-1, Aluminiumplattiert
|
|
Materialdicke (mm)
|
0.4, 0.6, 0.8, 1.0, 1.2, 1.6, 2.0
|
|
Anzahl der Schichten
|
1 bis 8 Schichten
|
|
Max. Größe des Brettes
|
23.00 x 35.00 ((580 mm * 900 mm)
|
|
IPC-Klasse
|
Klasse II, Klasse III, Klasse 1
|
|
Ringförmig
|
5 mil/Seite oder größer (Min. Konstruktion)
|
|
Endplattierung
|
Lötstoff ((HASL), bleifreies Lötstoff ((HASL), ENIG (elektrolöses Nickel)
Edelmetall (einschließlich Edelmetall), Edelmetall (einschließlich Edelmetall)
Hartgold, anderes
|
|
Kupfergewicht
|
0.5OZ-2OZ
|
|
Spuren/Raumbreite
|
3 Milligramm oder mehr
|
|
Bohrfreiheit
|
0.1 mm ((Laserbohrung)
|
|
Plattierte Spalten
|
0.036 oder mehr
|
|
Kleinstes Loch (fertiggestellt)
|
0.1 mm oder größer
|
|
Goldene Finger
|
1 bis 4 Rand (30 bis 50 Mikron Gold)
|
|
SMD-Spitch
|
0.080 - 0,020 - 0,010
|
|
Typ der Lötmaske
|
LPI Glanz, LPI-Matte, SR1000
|
|
Farbe der Lötmaske
|
Grün, rot, blau, schwarz, weiß, gelb
|
|
Farbe der Legende
|
Weiß, gelb, schwarz, rot, blau
|
|
CNC-Routepunkt
|
Jede
|
|
Mindeststreckenbreite
|
0.031
|
|
Punktzahl
|
Gerade Linien, Sprung-Scoring, Panel von Rand zu Rand, CNC*
|
|
Körpergold
|
HARD*, IMMERSION* (bis zu 50 MICRON GOLD)
|
|
Datendateiformat
|
Gerber 274x mit Einbettungsöffnung
|
|
FAB. Zeichnungsformat
|
DXF, HPGL, DWG, PDF, Gerber
|
|
E.T. Tests
|
Fliegende Sonde, einseitige, 1up-Platte, Klemmschal, Netz-Liste
|
|
Abwasserbecken/Behälteröffnung
|
Verfügbar bis 0,250 Durchmesser
|
|
Steuerungsimpedanz
|
- Ja, das ist es.
|
|
Blinde Durchläufe/begrabene Durchläufe
|
- Ja, das ist es.
|
|
Schälbare Maske
|
- Ja, das ist es.
|
|
Kohlenstoff
|
- Ja, das ist es.
|

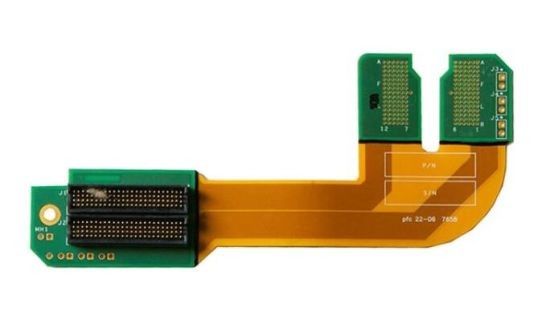

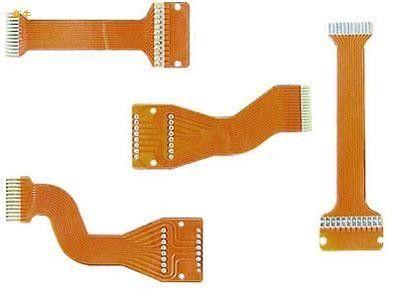

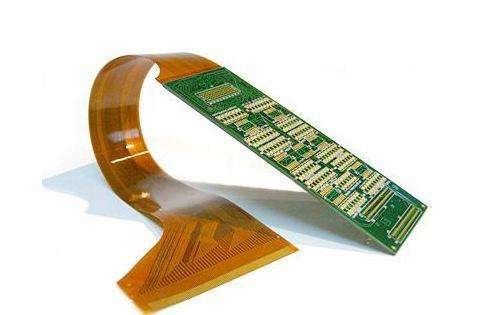

Ein Flex-Schaltkreis oder Flex-PCB ist eine mustergestützte Anordnung von gedruckten Schaltkreisen und Komponenten, die ein flexibles Material mit oder ohne flexible Abdeckung verwenden.
Ein Flex-Schaltkreis oder Flex-PCB ist eine gestaltete Anordnung von gedruckten Schaltkreisen und Komponenten, die ein flexibles Material mit oder ohne flexible Abdeckung verwenden.Diese flexiblen elektronischen Baugruppen können mit den gleichen Bauteilen hergestellt werden, die für starre Leiterplatten verwendet werden, aber die Platte während der Anwendung einer gewünschten Form (Flex) anpassen kann.
Wie viele Schichten kann ein flexibles PCB haben?
Maximal 10 Schichten für flexible PCB.
Wie dick kann ein flexibles PCB sein?
2oz, nur einige flexible Led-PCBs wie schweres Kupfer, der beste Vorteil von flexiblen PCBs ist Flexibilität, wenn zu viel Kupfer, wird es nicht leicht für Ihr Gerät zu biegen.
Wie groß kann ein flexibles PCB sein?
Flexibles PCB-Material:Maximalbreite 250mm,weil flexibles PCB-Material eine Rolle ist,jede Rolle ist 250mm breit,die Länge ist grenzenlos,so dass,wenn Sie flexibles PCB entwerfen,eine Seite weniger als 250mm sein sollte,Die andere Seite interessiert sich nicht.
Wie dick kann ein flexibles PCB sein?
0.1mm - 0.2mm, einige flexible PCBs können 0.3mm sein.
Dienstleistungen:
Innovative Prozesse für starre und flexible Prozesse
Premium-Material-Sets
Rigid-Flex mit HDI
Lose Blattstruktur
Übergroße Platten
Schichtzählung bis 40+
Anwendung von Wärmesenkern
Anwendungen:
Die flexiblen Leiterplatten sind für Anwendungen geeignet, die eine bessere Leistung, hohe Genauigkeit, Präzision und regelmäßige Biegung erfordern.
Kameras
Bremsen gegen Sperrung
Kraftstoffpumpen
Ultraschallproben
Halbleiterprüfung
Medizinische Geräte
Bewegungssysteme
Satelliten
Flugzeugtechnik
Batteriepakete
Herstellungsgeräte
Airbag-Systeme
Verpackung und Versand:
Verpackung und Versand von flexiblen PCB-Baugruppen
Verpackung:
Das Produkt der Flexiblen Leiterplattenmontage wird in einer robusten Kartonbox verpackt, um einen sicheren Transport zu gewährleisten.
Das Produkt wird außerdem in Blasenfolie verpackt, um einen zusätzlichen Schutz vor möglichen Aufprall und Vibrationen während des Transports zu bieten.
Jede Schachtel wird mit dem Produktnamen, der Menge und den Handhabungsanweisungen gekennzeichnet sein, um die Identifizierung und Handhabung zu erleichtern.
Versand:
Das Produkt wird über einen zuverlässigen und vertrauenswürdigen Kurierdienst versandt, um eine rechtzeitige und sichere Lieferung an den Kunden zu gewährleisten.
Die Versandadresse und die Kontaktdaten werden zweimal überprüft, um eine genaue Lieferung zu gewährleisten.
Nach dem Versand des Produkts wird dem Kunden eine Nachverfolgungsnummer zur Verfügung gestellt, mit der er seine Bestellung nachverfolgen und sicherstellen kann, dass es sicher ankommt.
Nach der Lieferung muss der Kunde das Paket als Empfangsnachweis unterschreiben.
