8Schicht-PCB-Montage mit einer Dicke von 0,4 mm bis 3 mm Ein-Stop-Multilayer-PCB OEM

8Schicht-PCB-Montage mit einer Dicke von 0,4 mm bis 3 mm Ein-Stop-Multilayer-PCB OEM

8Schicht-PCB-Montage

0.4 mm-3 mm PCB-Bauwerk

Mehrschicht-PCB-Zusammenbau

Herkunftsort:

China oder Kambodscha

Markenname:

Suntek Electronics Co., Ltd

Zertifizierung:

ISO9001 ISO13485 IATF16949 UL

Modellnummer:

Zubereitungen für die Herstellung von Zellstoffen

Kontakt mit uns
Bitte um ein Angebot
Einzelheiten zum Produkt
Material:
FR4
Schicht:
8 Schichten
Oberflächenbearbeitung:
ENIG
Kupfer:
2 Unzen
Stärke:
0.4mm-3mm
LW/LS min.:
0.05 mm
Gewährleistung:
1 Jahr
Röntgenprüfung:
Für BGA,OFN,QFP mit Unterpolster
Seidenfarbe:
Weiß, Schwarz.
Impedanzregelung:
- Ja, das ist es.
Zahlungs- und Versandbedingungen
Min Bestellmenge
1 Stück
Preis
Customized products
Verpackung Informationen
Nach ESD-Taschen und Karton
Lieferzeit
5 bis 7 Tage, nachdem alle Komponenten zusammengestellt sind
Zahlungsbedingungen
TT, Paypal
Verwandte Produkte
Kontakt mit uns
0086-731-84874736
Kontaktieren Sie uns jetzt
Beschreibung des Produkts

Ein-Stopp-Multilayer-PCB-Montage,PCB-Hersteller OEM 8Layer-PCB



Die Vertragsfabrik von Suntek:

Die Suntek Group ist ein führender Anbieter im Bereich EMS mit einer Einzelleistung für PCB/FPC

Die Kommission hat eine Reihe von Maßnahmen ergriffen, um die Entwicklung von Technologien zu fördern, die für die Erhaltung der natürlichen Ressourcen und für den Schutz der natürlichen Ressourcen von Unternehmen von Bedeutung sind.

Suntek Electronics Co., Ltd. als Hauptanlage in der Provinz Hunan, China;

BLSuntek Electronics Co., Ltd. als neue Anlage in der Provinz Kandal, Kambodscha.



Übersicht über die Fähigkeiten:



Übersicht über die Fähigkeiten:

Schichten: Starres PCB 2 - 24 + Schichten, starres-flexibles PCB 1 - 10Schichten
Größe der Platte (maximal): 21 "x 24"
PCB-Dicke: 0.016" bis 0.120"
Zeilen und Leerzeichen: 0.003" / 0.003" Innenlagen; 0.004" Außenlagen
Größe des Löchers: 00,006" durch Loch (fertige Größe) und 0,004" durch Vergraben,
Ausgangsstoffe: FR4, Hohe Tg, Rogers, Halogenfreies Material, Teflon, Polyimid
Oberflächenveredelungen: ENi/IAU, OSP, Eintauchen Silber, Eintauchen Zinn
Spezialprodukte: Blind/Begrabener Weg ((HDI 2+N+2), starre Flex


Mit der rasanten Entwicklung der Informations- und Kommunikationstechnologien, elektronische Geräte wie Smartphones, drahtlose Router,Basisstationen und andere Kommunikationsgeräte sind im täglichen Leben und bei der Arbeit unentbehrlich gewordenDie Leiterplatten dieser Geräte dienen als Grundlage für die Montage von Komponenten und integrierten Schaltungen.die Übertragung von Hochgeschwindigkeitssignalen und Daten ermöglicht, die die Kommunikation ermöglichen.
PCB für Kommunikationsgeräte

Kommunikationsgeräte PCB erleichtern die Verbindung zwischen aktiven und passiven Bauteilen mit leitfähigen Kupferspuren, die aus Kupferplatten geprägt sind.Sie bieten eine mechanische Unterstützung und die notwendigen elektrischen Verbindungen, die durch die beabsichtigte Funktion der Vorrichtung bestimmt werden.Aber vor allem müssen PCBs, die für Kommunikationsanwendungen entwickelt wurden, Signale genau und zuverlässig zwischen den Komponenten übertragen, ohne inakzeptable Verluste oder Störungen.Dies erfordert spezielle Materialien und Fertigungsprozesse, um den einzigartigen Anforderungen der Hochfrequenzkommunikationselektronik gerecht zu werden..

Bei JHYPCB verfügen wir über umfassendeHerstellung von PCBsWir haben über ein Jahrzehnt Erfahrung mit weltweit führenden Marken.Wir verstehen die strengen Anforderungen vollständig und können zuverlässig Kommunikations-PCBs für die anspruchsvollsten Anwendungen herstellen. obPrototypentwicklungWir haben die Fähigkeit, hochmoderne Entwürfe oder die Massenproduktion von komplexen Platten zu liefern.



Die Kommunikation ist das wichtigste nachgelagerte Anwendungsfeld von PCB. PCB hat eine breite Palette von Anwendungen in verschiedenen Bereichen wie drahtloses Netzwerk, Übertragungsnetzwerk,Datenkommunikation und Festnetzbreitband, und es ist in der Regel Mehrwert wie Backplane, Hochfrequenz-Hochgeschwindigkeits-Board, undMehrschicht-PCB-Platten5G ist die nächste Generation des Mobilfunknetzes und es wird bis dahin eine große Nachfrage nach Infrastrukturbau geben.die voraussichtlich die Nachfrage nach Kommunikationstafeln erheblich steigern wird.



Dienstleistungen:

Innovative Prozesse für starre und flexible Prozesse

Premium-Material-Sets

Rigid-Flex mit HDI

Lose Blattstruktur

Übergroße Platten

Schichtzählung bis 40+

Anwendung von Wärmesenkern

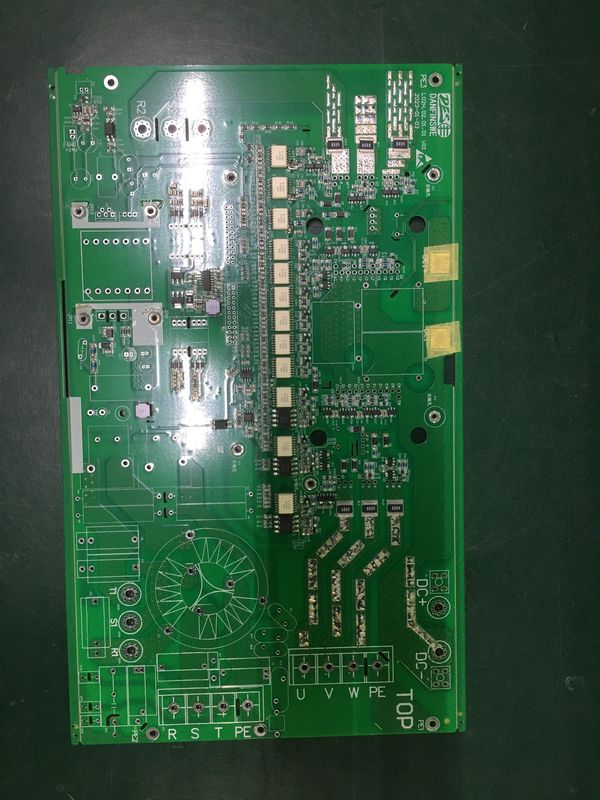

8Schicht-PCB-Montage mit einer Dicke von 0,4 mm bis 3 mm Ein-Stop-Multilayer-PCB OEM 0

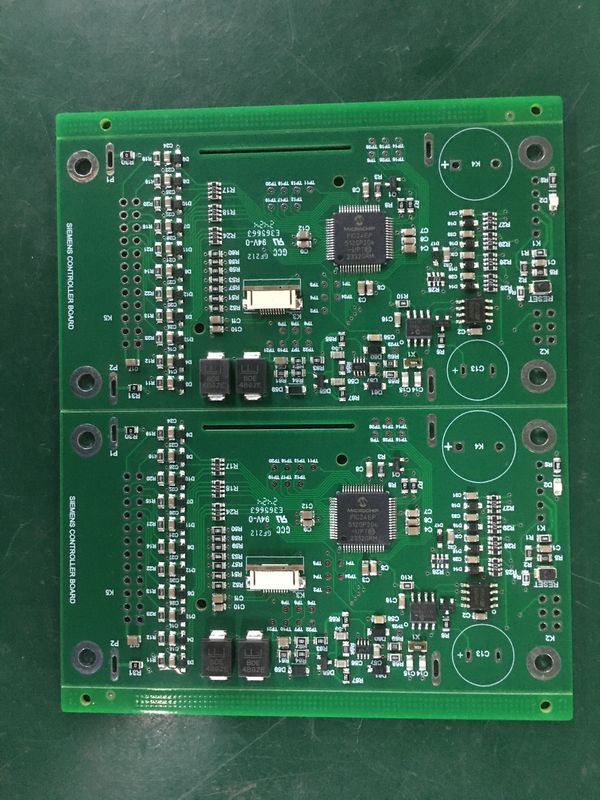

8Schicht-PCB-Montage mit einer Dicke von 0,4 mm bis 3 mm Ein-Stop-Multilayer-PCB OEM 1

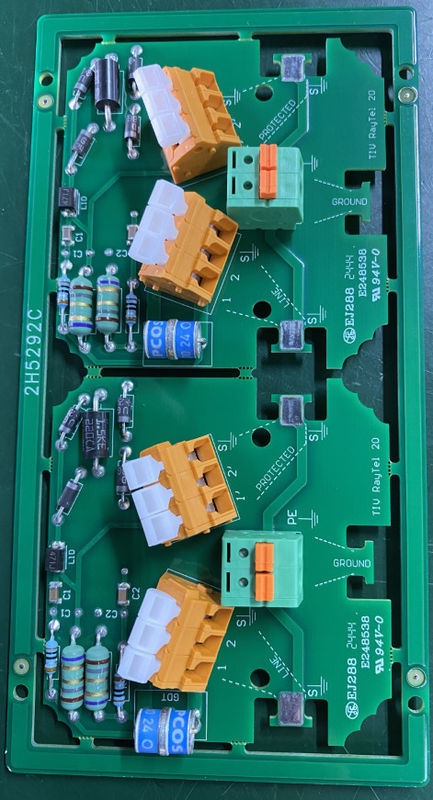

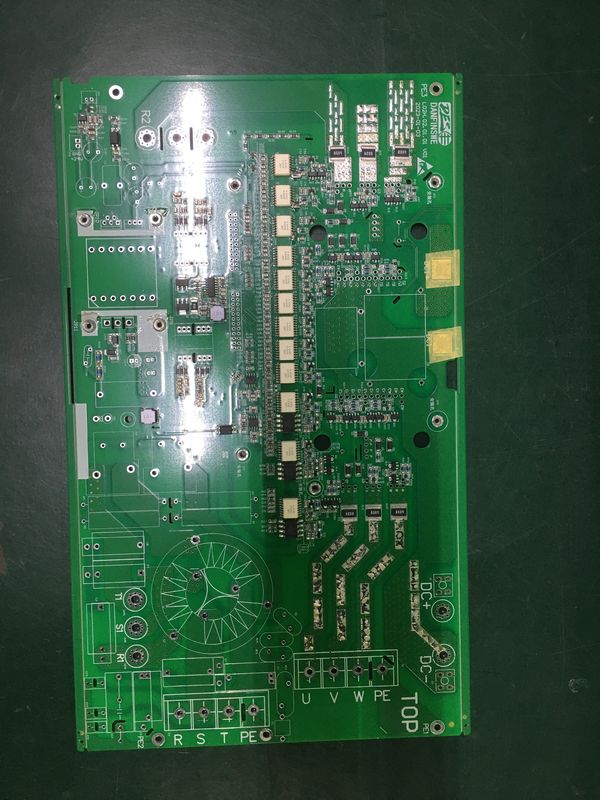

8Schicht-PCB-Montage mit einer Dicke von 0,4 mm bis 3 mm Ein-Stop-Multilayer-PCB OEM 28Schicht-PCB-Montage mit einer Dicke von 0,4 mm bis 3 mm Ein-Stop-Multilayer-PCB OEM 38Schicht-PCB-Montage mit einer Dicke von 0,4 mm bis 3 mm Ein-Stop-Multilayer-PCB OEM 48Schicht-PCB-Montage mit einer Dicke von 0,4 mm bis 3 mm Ein-Stop-Multilayer-PCB OEM 5
