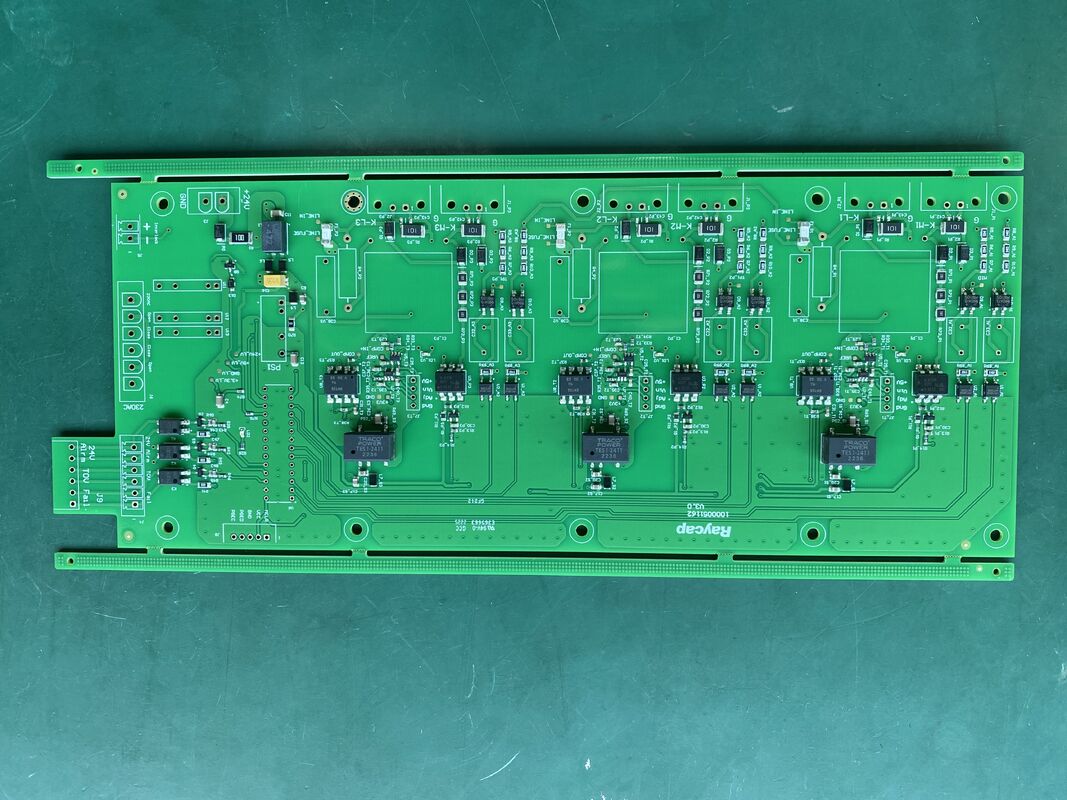

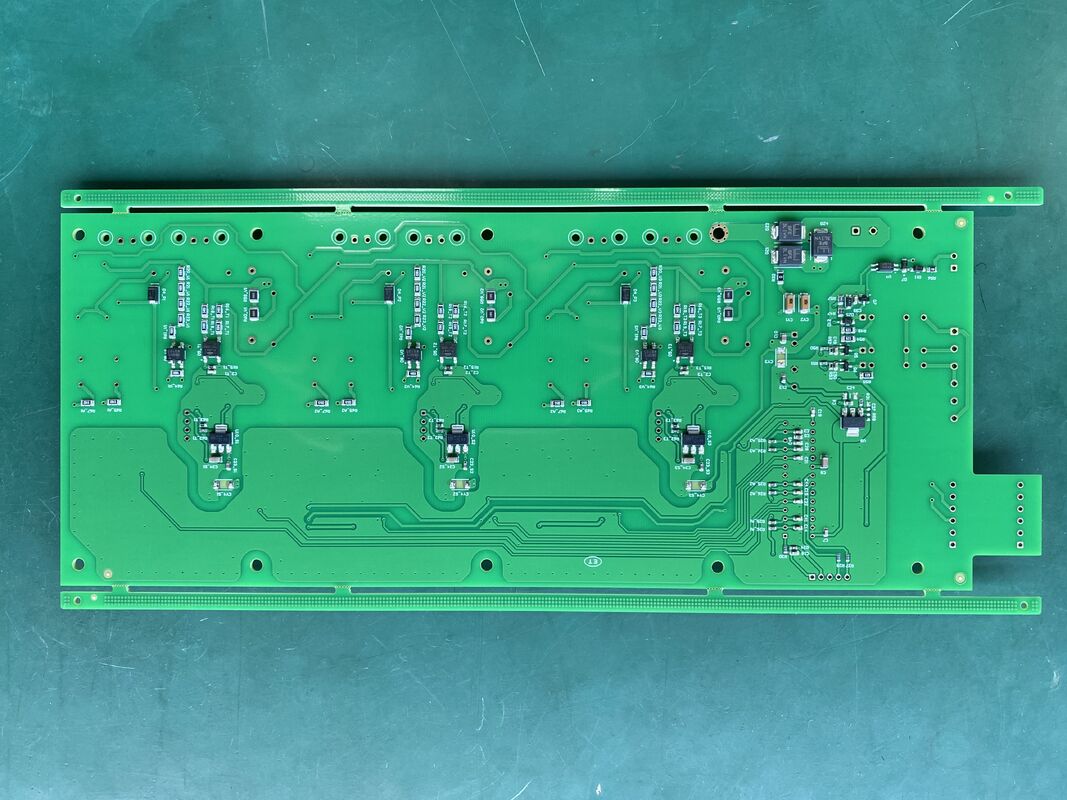

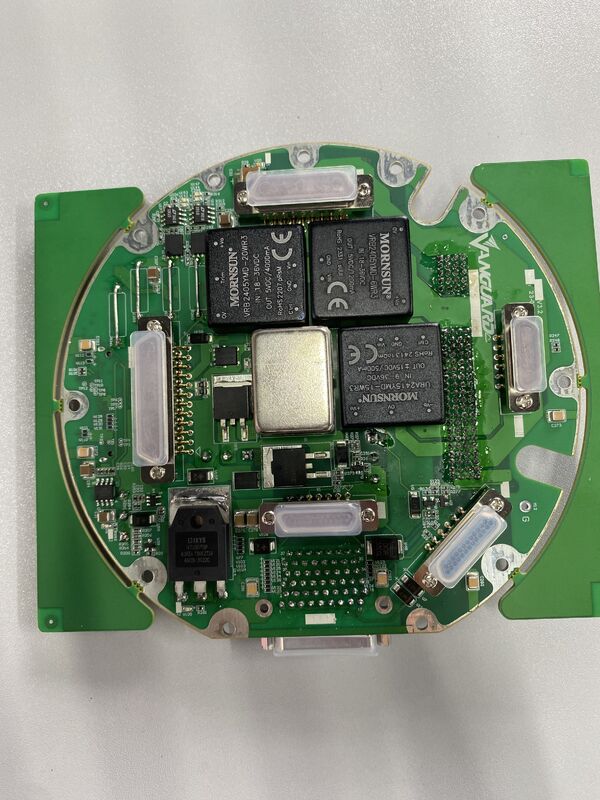

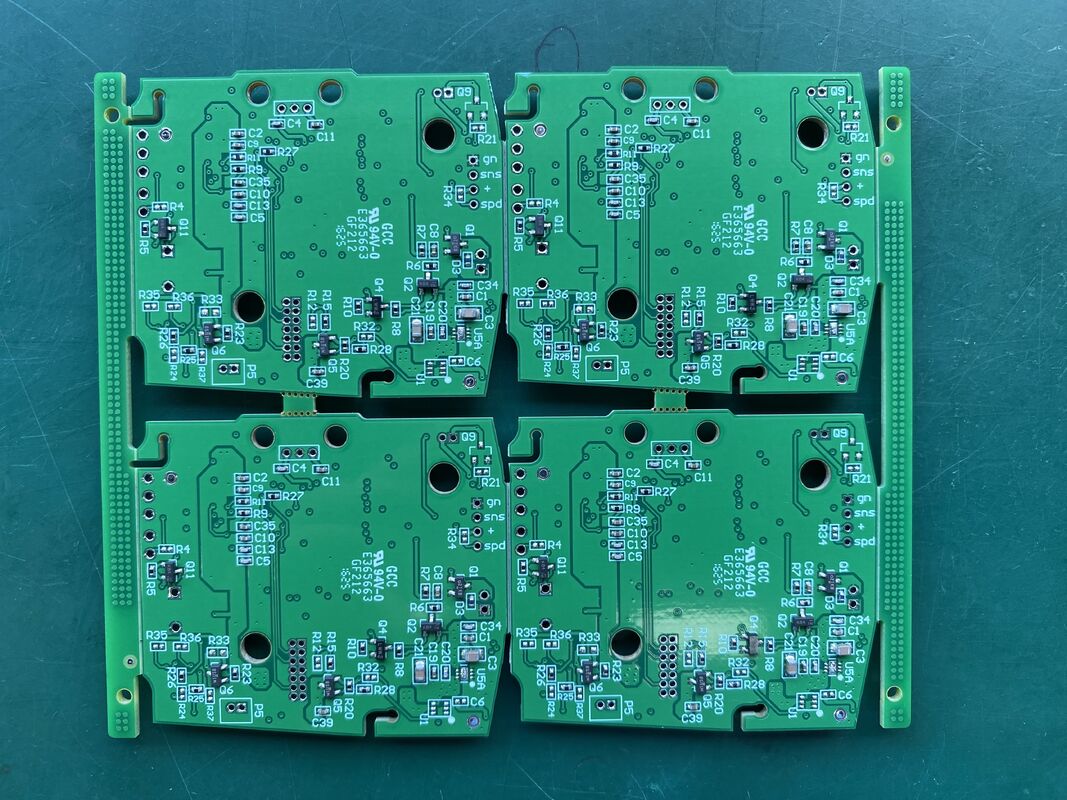

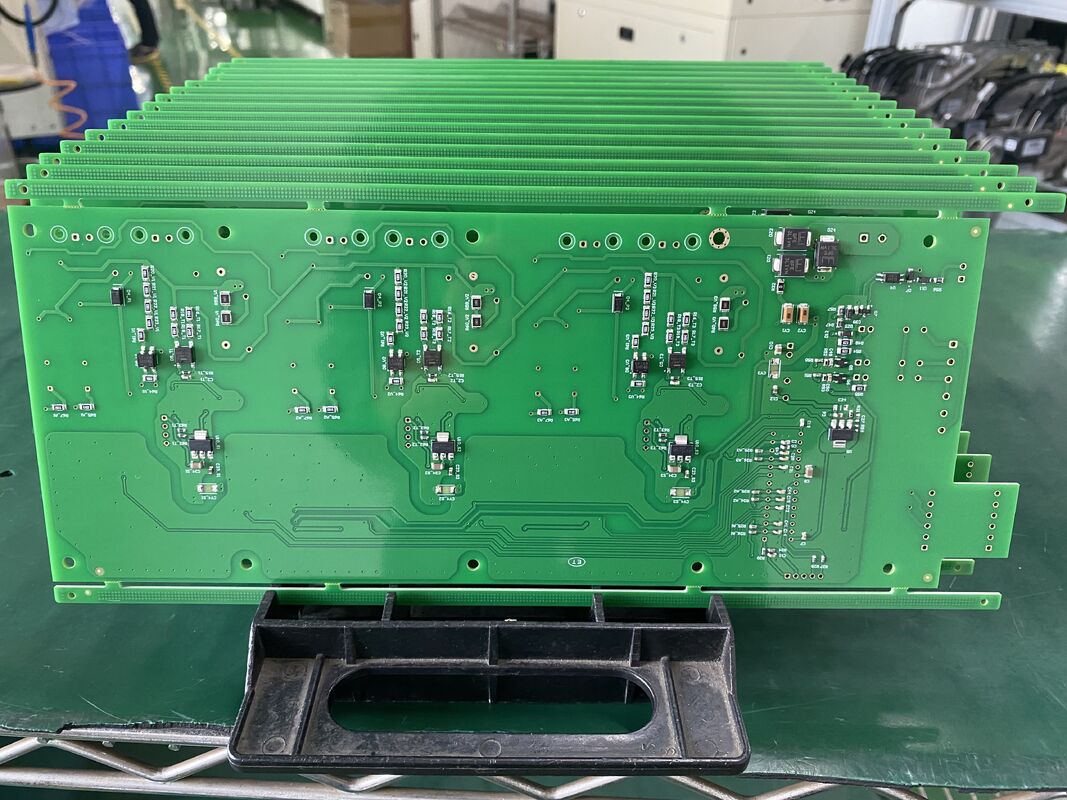

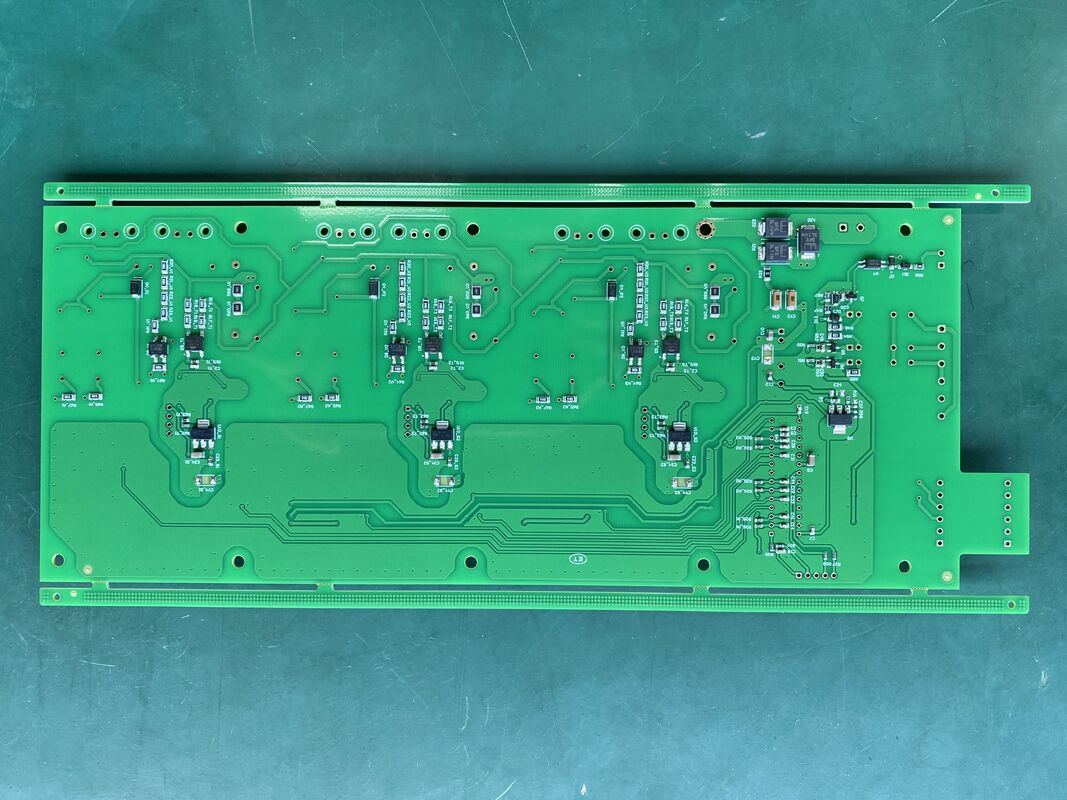

Min-Lochdurchmesser 0,1 mm Kommunikations-PCB-Montage entwickelt, um ROHS-Standards zu erfüllen, und Platentiefe von 0,2 bis 6 mm für die Konnektivität

Produktbeschreibung:

Die Kommunikationsplatinenbaugruppe ist eine hochspezialisierte Leiterplatte, die den strengen Anforderungen moderner 5G-Kommunikationssysteme gerecht wird. Mit der rasanten Weiterentwicklung der Telekommunikationstechnologie war der Bedarf an robusten, zuverlässigen und leistungsstarken PCB-Lösungen noch nie so groß. Dieses Produkt wurde sorgfältig entwickelt, um die komplexen Anforderungen der Kommunikationsinfrastruktur zu unterstützen und eine nahtlose Datenübertragung und verbesserte Signalintegrität zu gewährleisten.

Eines der herausragenden Merkmale dieser Kommunikations-Leiterplattenbaugruppe ist ihre anpassbare Größe, die maßgeschneiderte Lösungen ermöglicht, die perfekt zu verschiedenen Gerätespezifikationen passen. Unabhängig davon, ob Ihre Anwendung eine kompakte Leiterplatte oder eine größere Platine erfordert, kann dieses Produkt präzise hergestellt werden, um Ihren individuellen Anforderungen gerecht zu werden. Die Plattenstärke kann ebenfalls individuell angepasst werden und reicht von 0,2 mm bis 6 mm, was Flexibilität in Design und mechanischer Festigkeit bietet. Diese Anpassungsfähigkeit ist für verschiedene Kommunikationsgeräte von entscheidender Bedeutung, bei denen Platzbeschränkungen und Haltbarkeit von entscheidender Bedeutung sind.

Der minimale Lochdurchmesser von 0,1 mm unterstreicht die Präzisionsfertigungsfähigkeiten dieser Leiterplattenbaugruppe. Eine solche Feinbohrung ermöglicht die Integration hochdichter Komponenten, was bei 5G-Kommunikationsgeräten, die eine Miniaturisierung ohne Leistungseinbußen erfordern, von wesentlicher Bedeutung ist. Diese kleinen Durchkontaktierungen und Löcher ermöglichen effiziente elektrische Verbindungen und Signalführung und tragen so zur Gesamteffizienz und Zuverlässigkeit des Kommunikationssystems bei.

Der Einbau eines Überspannungsschutzes ist ein entscheidender Aspekt dieser Kommunikations-Leiterplattenbaugruppe. Die Kommunikationsinfrastruktur ist häufig elektrischen Überspannungen ausgesetzt, die durch Blitzeinschläge, Stromschwankungen oder andere vorübergehende Ereignisse verursacht werden. Diese Leiterplattenbaugruppe ist für die Integration von Überspannungsschutzkomponenten konzipiert, die empfindliche elektronische Schaltkreise vor Beschädigungen schützen. Durch die Verringerung des Risikos elektrischer Überspannungen erhöht die Baugruppe die Langlebigkeit und Stabilität von Kommunikationsgeräten, gewährleistet einen unterbrechungsfreien Betrieb und minimiert Ausfallzeiten.

Ein weiteres wichtiges Merkmal dieses Produkts ist seine Fähigkeit, hohe Strombelastungen zu bewältigen. Komponenten der Kommunikationsinfrastruktur erfordern häufig die Übertragung erheblicher elektrischer Ströme, um verschiedene Module mit Strom zu versorgen und die Signalstärke aufrechtzuerhalten. Die Kommunikations-Leiterplattenbaugruppe wurde für die Unterstützung von Hochstromanwendungen entwickelt und verfügt über robuste Kupferleiterbahnen und ein optimiertes Wärmemanagement. Dies stellt sicher, dass die Leiterplatte unter anspruchsvollen elektrischen Bedingungen sicher und effizient arbeiten kann, Überhitzung verhindert und die Signalintegrität gewahrt bleibt.

Der kundenspezifische Aspekt dieser Kommunikations-Leiterplattenbaugruppe geht über Größe und Dicke hinaus. Kunden können verschiedene Parameter entsprechend ihren spezifischen Anwendungsanforderungen festlegen, darunter Materialauswahl, Oberflächenbeschaffenheit und Schichtanzahl. Dieser Grad an Individualisierung stellt sicher, dass jede Leiterplattenbaugruppe perfekt auf die Funktions- und Umgebungsanforderungen von 5G-Kommunikationsgeräten abgestimmt ist. Ob in Basisstationen, Antennen oder anderen kritischen Komponenten der Kommunikationsinfrastruktur – diese Leiterplattenbaugruppe bietet überragende Leistung und Zuverlässigkeit.

Zusammenfassend ist die Kommunikationsplatinenbaugruppe eine fortschrittliche, anpassbare Lösung, die auf die sich entwickelnde Landschaft der 5G-Kommunikation zugeschnitten ist. Seine Präzision mit einem minimalen Lochdurchmesser von 0,1 mm, flexible Platinendicken von 0,2 mm bis 6 mm und die Fähigkeit, Starkstromanwendungen zu unterstützen, machen es zur idealen Wahl für moderne Kommunikationsinfrastrukturen. Die Integration eines Überspannungsschutzes erhöht die Robustheit weiter und schützt wichtige elektronische Komponenten vor elektrischen Gefahren. Durch das vollständig anpassbare Design ermöglicht diese Leiterplattenbaugruppe Ingenieuren und Herstellern die Entwicklung modernster Kommunikationsgeräte, die den höchsten Qualitäts- und Leistungsstandards entsprechen.

Unabhängig davon, ob Sie bestehende Kommunikationssysteme aufrüsten oder neue 5G-Technologien entwickeln, bietet diese Kommunikationsplatinenbaugruppe die wesentliche Grundlage für zuverlässige, schnelle und langlebige Kommunikationslösungen. Seine fortschrittlichen Funktionen und seine Anpassungsfähigkeit stellen sicher, dass es den Herausforderungen der heutigen schnelllebigen Kommunikationsumgebung gewachsen ist, was es zu einem unverzichtbaren Bestandteil im Bereich der Telekommunikation macht.

Merkmale:

• Produktname: Kommunikations-Leiterplattenbaugruppe
• Oberflächenveredelung: ENIG, HASL bleifrei für verbesserte Haltbarkeit und Leitfähigkeit
• Mindestlochdurchmesser: 0,1 mm für präzise Komponentenplatzierung
• PCB-Schichten: 6 Schichten zur Unterstützung komplexer Schaltungsdesigns
• Spezifikation: PCB-kundenspezifische Größe, zugeschnitten auf spezifische Projektanforderungen
• Anwendungsbereich: 5G-Kommunikation, ideal für moderne Kommunikationsinfrastruktur
• Enthält Überspannungsschutzfunktionen, um die Zuverlässigkeit bei Spannungsspitzen zu gewährleisten
• Enthält dicke Kupferschichten für verbesserte Stromtragfähigkeit und Wärmemanagement

Technische Parameter:

Anwendungen:

Die Kommunikationsplatinenbaugruppe spielt eine entscheidende Rolle in der modernen Kommunikationsinfrastruktur und bildet das Rückgrat für eine zuverlässige und effiziente Datenübertragung. Dieses Produkt wurde mit einer Plattenstärke von 0,2 mm bis 6 mm entwickelt und bietet Vielseitigkeit für verschiedene Kommunikationsgeräte und -geräte. Dank der anpassbaren PCB-Größenspezifikationen können Hersteller die Baugruppen genau an ihre Projektanforderungen anpassen und so optimale Leistung und nahtlose Integration in komplexe Kommunikationssysteme gewährleisten.

Einer der wichtigsten Anwendungsfälle für die Kommunikations-PCB-Baugruppe ist die Entwicklung und Wartung von Kommunikationsinfrastruktur, einschließlich Routern, Switches, Basisstationen und Signalverarbeitungseinheiten. Durch die Möglichkeit, die Farbe der Lötmaske anzupassen, z. B. Blau oder Grün, können Hersteller spezifische ästhetische und funktionale Anforderungen erfüllen und gleichzeitig die Haltbarkeit und den Schutz der Leiterplatten verbessern. Diese Liebe zum Detail stellt sicher, dass die Baugruppen den Herausforderungen der Umwelt standhalten und über längere Zeiträume einen stabilen Betrieb aufrechterhalten.

In Szenarien mit Starkstromanwendungen ist die Kommunikations-Leiterplattenbaugruppe darauf ausgelegt, erhöhte elektrische Lasten sicher und effizient zu bewältigen. Der minimale Lochdurchmesser von 0,1 mm unterstützt Fine-Pitch-Komponenten und Schaltungslayouts mit hoher Dichte, die für fortschrittliche Kommunikationsgeräte, die Kompaktheit und Präzision erfordern, von entscheidender Bedeutung sind. Hersteller, die auf Branchen wie Telekommunikation, Rechenzentren und Netzwerkinfrastruktur abzielen, verlassen sich auf diese Baugruppen, um unter anspruchsvollen Betriebsbedingungen eine hohe Leistung zu liefern.

Die Umverpackung in haltbaren Kartons stellt sicher, dass die Kommunikations-Leiterplattenbaugruppen in makellosem Zustand und ohne Transportschäden am Herstellungs- oder Installationsort ankommen. Diese sorgfältige Verpackung ist unerlässlich, um die Integrität der empfindlichen elektronischen Komponenten zu bewahren und einen reibungslosen Produktionsprozess zu gewährleisten. Unabhängig davon, ob sie in großen Infrastrukturprojekten oder kleineren Kommunikationsgeräten eingesetzt werden, bieten diese Baugruppen eine zuverlässige Lösung, die die kontinuierliche Weiterentwicklung der Kommunikationstechnologie unterstützt.

Zusammenfassend lässt sich sagen, dass die Kommunikationsplatinenbaugruppe für Hersteller, die sich auf die Weiterentwicklung der Kommunikationsinfrastruktur konzentrieren, unverzichtbar ist. Seine anpassbaren Spezifikationen, sein robustes Design für Starkstromanwendungen und die Liebe zum Verpackungsdetail machen es zur idealen Wahl für eine Vielzahl von Kommunikationsszenarien und gewährleisten Zuverlässigkeit, Effizienz und Langlebigkeit in kritischen elektronischen Systemen.

Anpassung:

Unser Produkt „Communication PCB Assembly“ bietet umfassende Anpassungsdienste, die auf die spezifischen Anforderungen der 5G-Kommunikationsbranche zugeschnitten sind. Mit einem minimalen Lochdurchmesser von 0,1 mm sorgen wir für Präzision und Zuverlässigkeit in jeder Platine. Wir sind auf die Herstellung von Kommunikationsleiterplatten aus Materialien mit hohem Tg170- und hohem Tg180-Wert spezialisiert, die eine hervorragende thermische Stabilität für anspruchsvolle Anwendungen bieten.

Unsere Leiterplatten sind für die Kommunikationsinfrastruktur konzipiert, halten hohen Stromlasten stand und verfügen über dicke Kupferschichten, um die Leitfähigkeit und Haltbarkeit zu verbessern. Wir bieten vollständig maßgeschneiderte Leiterplattengrößen an, die Ihren individuellen Projektanforderungen entsprechen und so eine optimale Leistung in fortschrittlichen 5G-Kommunikationssystemen gewährleisten.

Wählen Sie unsere maßgeschneiderten Kommunikations-PCB-Montagedienste, um von hochwertigen, zuverlässigen und effizienten Lösungen zu profitieren, die den strengen Standards moderner Kommunikationstechnologie entsprechen.

Support und Dienstleistungen:

Unser Kommunikations-PCB-Montageprodukt wird von einem engagierten technischen Support-Team unterstützt, das umfassende Unterstützung während des gesamten Produktlebenszyklus bietet. Wir bieten fachkundige Anleitung zur Installation, Konfiguration und Fehlerbehebung, um optimale Leistung und Zuverlässigkeit sicherzustellen.

Zu den Dienstleistungen gehören ausführliche Beratung zum Design für die Herstellbarkeit, strenge Testprotokolle und Firmware-Updates, damit Ihre Kommunikationssysteme reibungslos funktionieren. Unser Team ist in der Lage, individuelle Anforderungen zu erfüllen und maßgeschneiderte Lösungen für Ihre spezifischen Anwendungsanforderungen bereitzustellen.

Darüber hinaus bieten wir Wartungsdienste einschließlich Diagnose und Reparaturen an, um Ausfallzeiten zu minimieren und die Lebensdauer Ihrer Leiterplattenbaugruppen zu verlängern. Unser Ziel ist es, schnelle, effiziente und professionelle Unterstützung zu bieten, um Ihnen bei der nahtlosen Integration Ihrer Kommunikationsinfrastruktur zu helfen.

Verpackung und Versand:

Unsere Produkte zur Kommunikations-Leiterplattenbestückung werden sorgfältig verpackt, um maximalen Schutz während des Transports zu gewährleisten. Jede Baugruppe wird in antistatische Beutel gelegt, um Schäden durch elektrostatische Entladung zu verhindern, gefolgt von gepolsterten Verpackungsmaterialien, um Stöße und Vibrationen zu absorbieren.

Anschließend werden die Baugruppen sicher in stabilen Kartons verpackt, die den Handhabungs- und Versandbedingungen standhalten. Bei Bedarf bieten wir zum Schutz vor Feuchtigkeit auch Feuchtigkeitsschutzbeutel und Trockenmittel an.

Für den Versand arbeiten wir mit zuverlässigen Spediteuren zusammen, um weltweit eine pünktliche und sichere Lieferung zu gewährleisten. Für alle Sendungen werden Tracking-Informationen bereitgestellt, um unsere Kunden während des gesamten Lieferprozesses auf dem Laufenden zu halten.

Spezielle Verpackungswünsche können auf Kundenanfrage berücksichtigt werden, um spezifische Anforderungen oder Compliance-Standards zu erfüllen.
