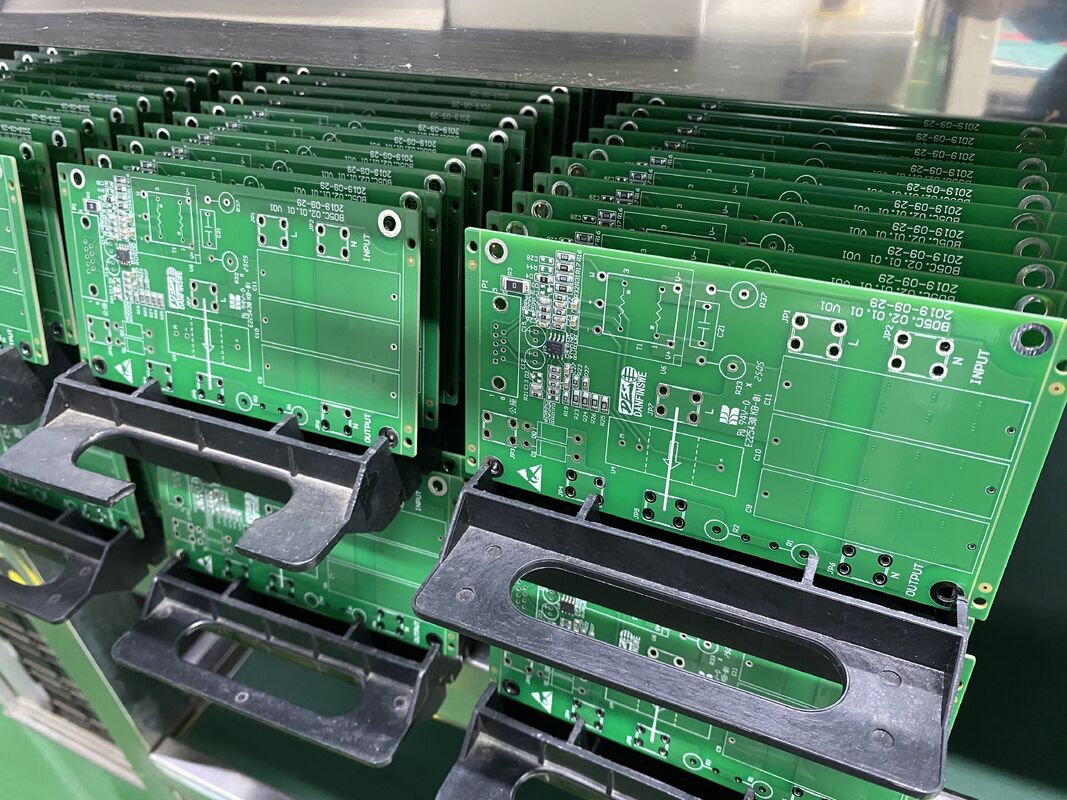

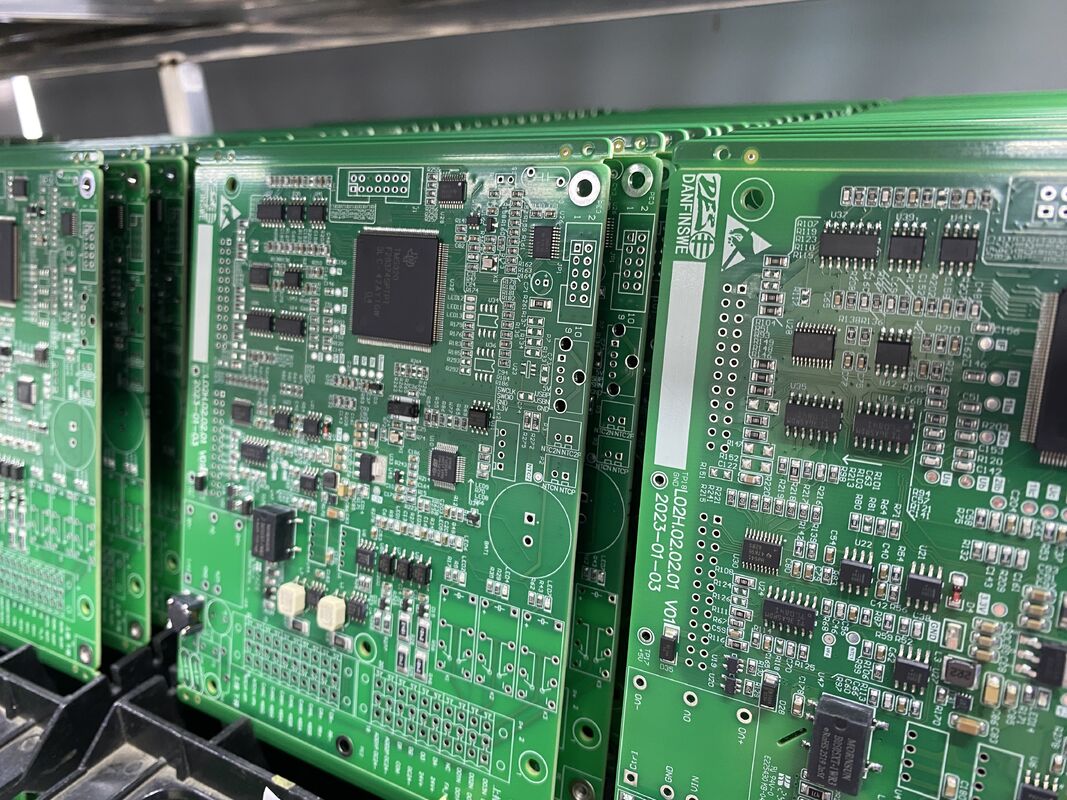

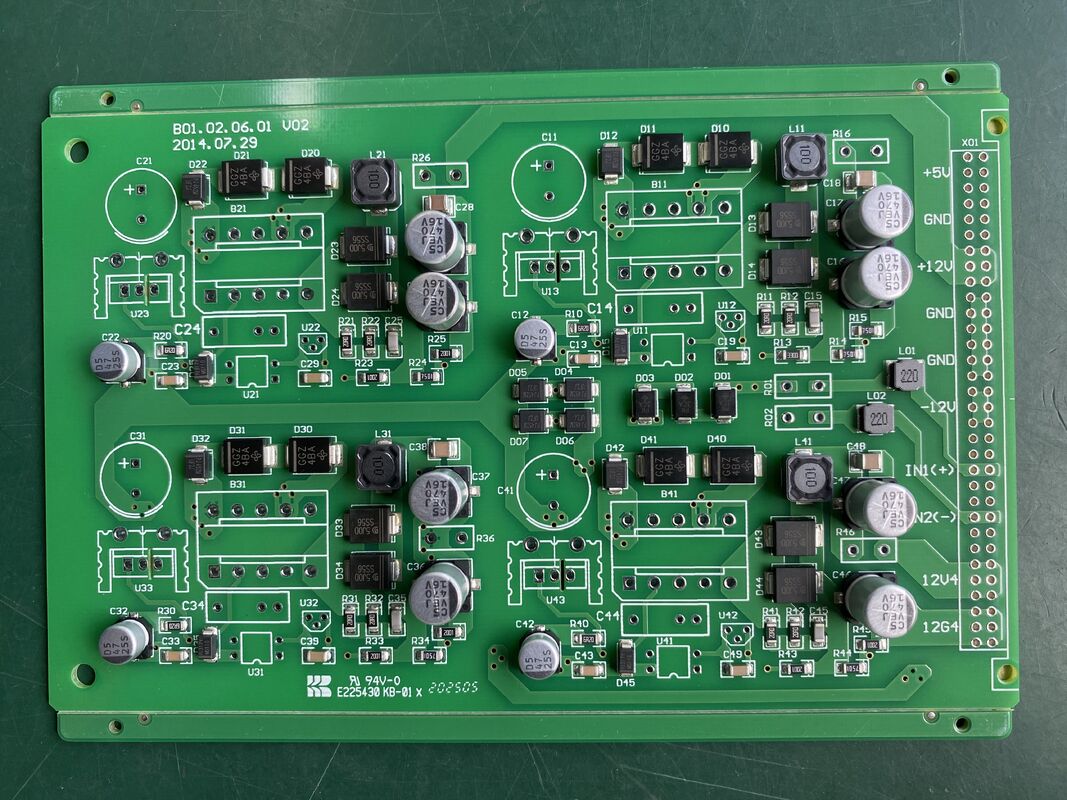

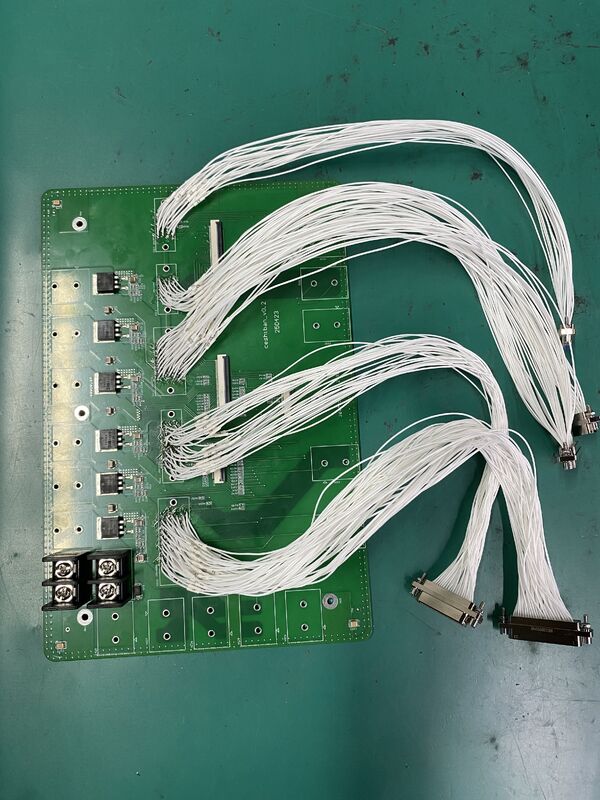

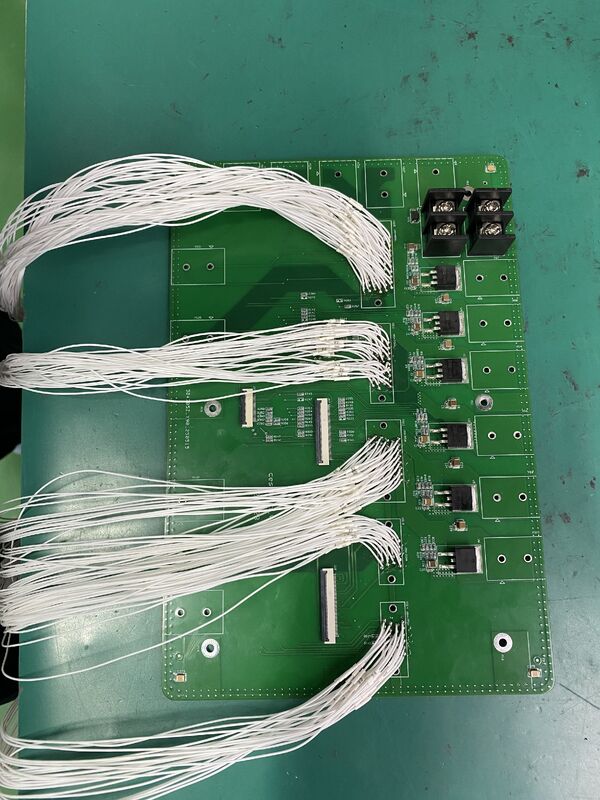

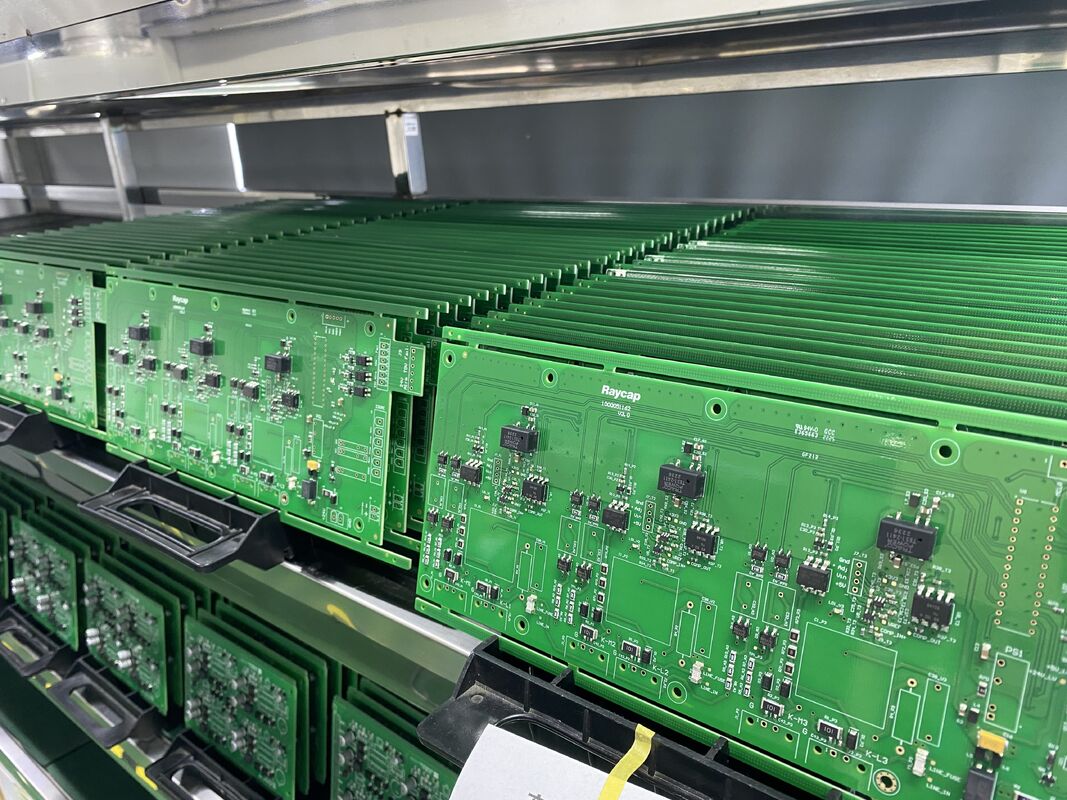

Min. Lochdurchmesser 0,1 mm Kommunikations-Leiterplattenbestückung 6 Lagen High Tg170 und High Tg180, optimiert für Kommunikationsgeräte

Produktbeschreibung:

Die Kommunikations-Leiterplattenbaugruppe ist eine hochspezialisierte Leiterplatte, die entwickelt wurde, um die anspruchsvollen Anforderungen der modernen Kommunikationsinfrastruktur zu erfüllen. Dieses Produkt wurde mit einer kundenspezifischen Leiterplattengröße entwickelt, um verschiedene Designspezifikationen zu berücksichtigen und eine perfekte Passform für verschiedene Kommunikationsgeräte und -systeme zu gewährleisten. Seine Vielseitigkeit und robuste Konstruktion machen es zur idealen Wahl für Hersteller und Entwickler, die an fortschrittlichen Kommunikationslösungen arbeiten.

Eines der herausragenden Merkmale dieser Kommunikations-Leiterplattenbaugruppe ist die Verwendung von High-Tg-Materialien, insbesondere High Tg170 und High Tg180. Diese Laminate mit hoher Glasübergangstemperatur bieten eine ausgezeichnete thermische Stabilität und mechanische Festigkeit, die für die Aufrechterhaltung der Leistung und Zuverlässigkeit in Umgebungen mit schwankenden Temperaturen und hoher Betriebsbelastung unerlässlich sind. Die High-Tg-Materialien stellen sicher, dass die Leiterplatte den strengen Bedingungen standhält, denen sie häufig in Kommunikationsinfrastrukturanwendungen ausgesetzt ist, wodurch die Langlebigkeit und Haltbarkeit des Endprodukts erhöht wird.

Diese Baugruppe enthält verschiedene Via-Typen, darunter Durchkontaktierungen, Blind- und Buried-Vias, die zu ihrem kompakten und effizienten Design beitragen. Durchkontaktierungen erleichtern starke mechanische Verbindungen und zuverlässige elektrische Pfade, während Blind- und Buried-Vias Mehrschicht-Leiterplattendesigns ermöglichen, ohne den Platinenplatz zu beeinträchtigen. Diese Kombination von Via-Typen ermöglicht komplexe Schaltungslayouts und unterstützt hochdichte Verbindungen, die für Kommunikationsgeräte, die eine schnelle und zuverlässige Datenübertragung erfordern, unerlässlich sind.

Die Oberflächenveredelung ist ein weiterer kritischer Aspekt der Kommunikations-Leiterplattenbaugruppe. Sie bietet zwei hochwertige Oberflächenveredelungsoptionen: ENIG (Electroless Nickel Immersion Gold) und HASL (Hot Air Solder Leveling) bleifrei. ENIG bietet eine flache, lötbare Oberfläche mit ausgezeichneter Korrosionsbeständigkeit und ist ideal für Komponenten mit feinem Raster und Hochfrequenzanwendungen. HASL bleifrei hingegen bietet eine kostengünstige und umweltfreundliche Veredelungsoption, die eine starke Lötbarkeit und Haltbarkeit beibehält. Beide Oberflächen stellen sicher, dass die Baugruppe während des Herstellungsprozesses für effizientes Löten bereit ist und einen langfristigen Schutz vor Oxidation bietet.

Dicke Kupferschichten sind integraler Bestandteil dieser Kommunikations-Leiterplattenbaugruppe und verbessern ihre elektrische Leistung und ihre Wärmemanagementfähigkeiten. Dicke Kupferspuren können höhere Stromlasten tragen, wodurch der Widerstand und der Leistungsverlust reduziert werden, was insbesondere in der Kommunikationsinfrastruktur von entscheidender Bedeutung ist, wo eine zuverlässige Signalintegrität und Stromverteilung von größter Bedeutung sind. Darüber hinaus verbessert die Konstruktion mit dickem Kupfer die Wärmeableitung, verhindert Überhitzung und gewährleistet einen stabilen Betrieb unter hoher Belastung oder bei Dauerbetrieb.

Im Kontext der Kommunikationsinfrastruktur spielt die Kommunikations-Leiterplattenbaugruppe eine entscheidende Rolle bei der Ermöglichung der Hochgeschwindigkeitsdatenübertragung und zuverlässigen Konnektivität. Ihre kundenspezifische Größe und die fortschrittliche Materialzusammensetzung ermöglichen eine nahtlose Integration in verschiedene Kommunikationsgeräte, von Basisstationen und Routern bis hin zu Satelliten- und drahtlosen Kommunikationsgeräten. Das robuste Design und die überlegenen elektrischen Eigenschaften der Baugruppe tragen zur Gesamteffizienz und Leistung von Kommunikationsnetzwerken bei und unterstützen die ständig wachsende Nachfrage nach schnelleren und zuverlässigeren Kommunikationsdiensten.

Darüber hinaus stellt die Kombination aus dicken Kupferschichten und High-Tg-Materialien sicher, dass diese Leiterplattenbaugruppe den strengen elektrischen und thermischen Anforderungen moderner Kommunikationssysteme gewachsen ist. Die Verwendung mehrerer Via-Typen verbessert die Flexibilität der Signalverlegung und reduziert elektromagnetische Störungen, was für die Aufrechterhaltung klarer und stabiler Kommunikationskanäle unerlässlich ist. Die hochwertigen Oberflächen schützen die Baugruppe vor Umwelteinflüssen, verlängern ihre Lebensdauer und senken die Wartungskosten.

Zusammenfassend lässt sich sagen, dass die Kommunikations-Leiterplattenbaugruppe eine äußerst zuverlässige und vielseitige Lösung ist, die speziell für die Kommunikationsindustrie entwickelt wurde. Ihre kundenspezifische Leiterplattengröße, die High-Tg-Materialien (High Tg170 und High Tg180), verschiedene Via-Typen (Durchkontaktierung, Blind, Buried), hochwertige Oberflächenveredelungsoptionen (ENIG und HASL bleifrei) und die Konstruktion mit dickem Kupfer machen sie zu einer ausgezeichneten Wahl zur Unterstützung einer fortschrittlichen Kommunikationsinfrastruktur. Diese Baugruppe erfüllt nicht nur die technischen Anforderungen moderner Kommunikationsgeräte, sondern gewährleistet auch Haltbarkeit, Effizienz und langfristige Leistung in einer Vielzahl von Anwendungen.

Merkmale:

• Produktname: Kommunikations-Leiterplattenbaugruppe
• Platinendicke: 0,2-6 mm, geeignet für verschiedene Anwendungen
• Oberflächenveredelung: ENIG und HASL bleifrei für erhöhte Haltbarkeit und Zuverlässigkeit
• Impedanzkontrolle: Ja, Gewährleistung der Signalintegrität für Kommunikationssysteme
• Spezifikation: Kundenspezifische Leiterplattengröße zur Erfüllung spezifischer Projektanforderungen
• Entwickelt, um Hochstromanwendungen effizient zu bewältigen
• Unterstützt Hochstromübertragung mit dicken Kupferschichten
• Dicke Kupferschichten bieten eine ausgezeichnete elektrische Leistung und Wärmemanagement

Technische Parameter:

Anwendungen:

Die Kommunikations-Leiterplattenbaugruppe ist eine wesentliche Komponente, die in verschiedenen Kommunikationsgeräten und -systemen weit verbreitet ist und entwickelt wurde, um die strengen Anforderungen der modernen Kommunikationstechnologie zu erfüllen. Mit einer Platinendicke von 0,2 mm bis 6 mm bietet dieses Produkt außergewöhnliche Vielseitigkeit und ermöglicht die Integration in ein breites Anwendungsspektrum, von kompakten Handheld-Geräten bis hin zu großen Kommunikationsinfrastrukturausrüstungen. Die Fähigkeit, Durchkontaktierungen, Blind- und Buried-Vias aufzunehmen, gewährleistet eine optimale Konnektivität und Signalintegrität, was in Hochfrequenz-Kommunikationsumgebungen von entscheidender Bedeutung ist.

Eines der herausragenden Merkmale dieser Kommunikations-Leiterplattenbaugruppe ist die Unterstützung für sehr feine Lochdurchmesser mit einer Mindestlochgröße von nur 0,1 mm. Diese Präzision ermöglicht die Erstellung von hochdichten Schaltungslayouts, die für fortschrittliche Kommunikationsgeräte, die Miniaturisierung ohne Leistungseinbußen erfordern, unerlässlich sind. Darüber hinaus verbessert die Verwendung von High Tg170- und High Tg180-Materialien die thermische Stabilität der Leiterplatte erheblich und gewährleistet einen zuverlässigen Betrieb unter Hochtemperaturbedingungen, die in Kommunikationssystemen häufig auftreten.

Dieses Produkt eignet sich besonders gut für Anwendungen, bei denen Überspannungsschutz von entscheidender Bedeutung ist. Kommunikationsnetzwerke und -geräte sind häufig elektrischen Überspannungen ausgesetzt, die durch Blitzeinschläge, Spannungsschwankungen oder elektromagnetische Störungen verursacht werden. Die Kommunikations-Leiterplattenbaugruppe bietet mit ihrem robusten Design und den dicken Kupferschichten hervorragende Überspannungsschutzeigenschaften. Das dicke Kupfer gewährleistet eine effiziente Strombelastbarkeit und Wärmeableitung, wodurch das Risiko von Schäden durch plötzliche Überspannungen verringert und die Integrität empfindlicher Kommunikationsschaltungen erhalten bleibt.

Typische Anwendungsszenarien für die Kommunikations-Leiterplattenbaugruppe umfassen Telekommunikationsbasisstationen, Netzwerkrouter, Switches und Signalverstärker, bei denen eine stabile und unterbrechungsfreie Signalübertragung unerlässlich ist. Sie ist auch ideal für Satellitenkommunikationssysteme, Glasfaserkommunikationsmodule und Notfallkommunikationsgeräte, bei denen Zuverlässigkeit und Haltbarkeit von größter Bedeutung sind. Darüber hinaus wird diese Leiterplattenbaugruppe in industriellen Kommunikationsgeräten eingesetzt, die in rauen Umgebungen betrieben werden und von ihren High-Tg-Materialien und Überspannungsschutzeigenschaften profitieren.

Zusammenfassend lässt sich sagen, dass die Kommunikations-Leiterplattenbaugruppe fortschrittliche Fertigungstechniken mit Hochleistungsmaterialien kombiniert, um eine zuverlässige und effiziente Lösung für eine Vielzahl von Kommunikationsanwendungen zu liefern. Ihre Fähigkeiten bei der Handhabung von Durchkontaktierungen, Blind- und Buried-Vias sowie die Präzision der feinen Löcher und die dicken Kupferschichten machen sie unverzichtbar, um den Überspannungsschutz zu gewährleisten und die Stabilität des Kommunikationssystems in verschiedenen anspruchsvollen Szenarien aufrechtzuerhalten.

Anpassung:

Unser Kommunikations-Leiterplattenbaugruppenprodukt bietet umfassende Anpassungsdienste, die auf Ihre spezifischen Bedürfnisse zugeschnitten sind. Unsere Leiterplatten werden unter einem strengen ROHS-Qualitätssystem hergestellt und gewährleisten eine umweltfreundliche und zuverlässige Leistung. Wir bieten Oberflächenveredelungsoptionen, einschließlich ENIG und HASL bleifrei, die eine ausgezeichnete Haltbarkeit und Leitfähigkeit garantieren.

Unsere Leiterplatten wurden speziell für den 5G-Kommunikationsbereich entwickelt und unterstützen fortschrittliche Anwendungen, die Hochgeschwindigkeits- und stabile Verbindungen erfordern. Mit einer Spezifikation für kundenspezifische Leiterplattengrößen erfüllen wir einzigartige Designanforderungen, ohne die Qualität zu beeinträchtigen.

Darüber hinaus sind unsere kundenspezifischen Leiterplatten so konstruiert, dass sie hohe Stromlasten effizient bewältigen können, was sie ideal für Anwendungen mit Überspannungsschutz macht. Unabhängig davon, ob Sie empfindliche Komponenten schützen oder die Systemstabilität bei elektrischen Überspannungen gewährleisten müssen, bieten unsere Kommunikations-Leiterplatten robuste Überspannungsschutzlösungen.

Wählen Sie unsere kundenspezifischen Kommunikations-Leiterplattenbaugruppendienste für überlegene Qualität, maßgeschneiderte Spezifikationen und verbesserte Überspannungsschutzeigenschaften zur Unterstützung Ihrer fortschrittlichen 5G-Kommunikationsprojekte.

Support und Services:

Unser Kommunikations-Leiterplattenbaugruppenprodukt wird von einem engagierten technischen Support-Team unterstützt, das sich der Gewährleistung optimaler Leistung und Zuverlässigkeit verschrieben hat. Wir bieten umfassende Dienstleistungen, einschließlich Designberatung, Fehlerbehebung, Firmware-Updates und Wartungsanleitung, um Ihnen zu helfen, die Funktionalität Ihrer Kommunikationssysteme zu maximieren.

Wir bieten maßgeschneiderte Supportlösungen, um spezifische Projektanforderungen zu erfüllen, einschließlich Prototypenentwicklung, Tests und Qualitätssicherung. Unsere Experten stehen Ihnen bei Integrationsherausforderungen zur Seite und geben Empfehlungen zur Verbesserung der Signalintegrität und der Gesamtsystemeffizienz.

Darüber hinaus stellen wir umfangreiche Dokumentationen und Ressourcen bereit, darunter Benutzerhandbücher, Installationsanleitungen und FAQs, um eine reibungslose Bereitstellung und den Betrieb zu erleichtern. Unser Engagement für kontinuierliche Verbesserung stellt sicher, dass Sie zeitnahe Updates und Verbesserungen erhalten, die den neuesten Industriestandards entsprechen.

Unabhängig davon, ob Sie Vor-Ort-Support, Remote-Fehlerbehebung oder kundenspezifische Schulungen benötigen, sind unsere technischen Support- und Serviceteams in der Lage, reaktionsschnelle und effektive Lösungen zu liefern, um Ihre Anforderungen an die Kommunikations-Leiterplattenbaugruppe zu erfüllen.

Verpackung und Versand:

Unsere Kommunikations-Leiterplattenbaugruppenprodukte werden sorgfältig verpackt, um maximalen Schutz während des Transports zu gewährleisten. Jede Leiterplattenbaugruppe wird in antistatische Beutel gelegt, um Schäden durch elektrostatische Entladung zu vermeiden, gefolgt von gepolsterten Verpackungsmaterialien, um Stöße und Vibrationen zu absorbieren. Die Baugruppen werden dann sicher in stabilen Wellpappkartons verpackt, die so konzipiert sind, dass sie rauer Handhabung und Umwelteinflüssen standhalten.

Für den Versand bieten wir mehrere Optionen, darunter Standard-Land-, beschleunigte Luftfracht- und Kurierdienste, um Ihre Lieferanforderungen zu erfüllen. Alle Sendungen werden mit Echtzeit-Updates verfolgt, um volle Transparenz von unserer Einrichtung bis zu Ihrer Haustür zu gewährleisten. Wir halten uns auch an alle internationalen Versandbestimmungen, um die rechtzeitige und sichere Lieferung Ihrer Kommunikations-Leiterplattenbaugruppenprodukte weltweit zu gewährleisten.
