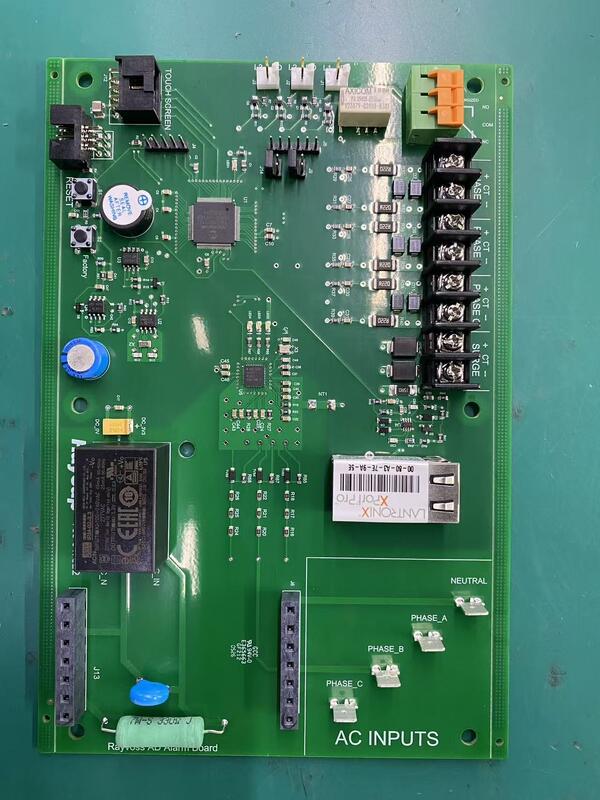

Basis Kupfergewicht 1 4OZ 2OZ Leiterplatte Herstellung Dicke 0 8mm 2 0mm PCB-Herstellung und Montage

Suntek, mit Sitz in der Entwicklungszone Changsha City, ist einer der führenden Anbieter von EMS und unterstützt seit mehr als 10 Jahren die PCB- und Kabelmontage.2015,ISO13485,IATF16949 und UL zertifiziert, liefern wir qualifizierte Produkte zu wettbewerbsfähigen Preisen an Kunden auf der ganzen Welt.

Beschreibung des Produkts:

Unser PCB-Fertigungsservice bietet umfassende Lösungen für die Produktion von elektronischen Leiterplatten, die eine breite Palette von Branchen und Anwendungen abdecken.Mit langjähriger Erfahrung in der PCB-Fertigung, stellen wir sicher, dass jede produzierte Platte den höchsten Standards an Qualität, Zuverlässigkeit und Leistung entspricht.Unsere fortschrittlichen Fertigungskapazitäten und strenge Qualitätskontrollverfahren garantieren jedes Mal außergewöhnliche Ergebnisse..

Eines der herausragenden Merkmale unseres PCB-Fertigungsdienstes sind die speziellen Fähigkeiten, die wir bieten, um die Funktionalität und Haltbarkeit Ihrer Leiterplatten zu verbessern.Wir bieten Gold Finger Plating, was für eine zuverlässige und korrosionsbeständige Kantenverbindung, insbesondere in Hochfrequenz- und Hochleistungsanwendungen, unerlässlich ist.Diese Plattierungstechnik sorgt für eine hervorragende Leitfähigkeit und eine längere Lebensdauer der Kontaktbereiche, so dass es ideal für Steckverbinder und Schnittstellenpunkte geeignet ist.

Darüber hinaus ermöglicht unsere Peelable-Lötmaske eine einfache Nachbearbeitung und Prüfung, wodurch das Schadensrisiko während des Montageprozesses erheblich verringert wird.Diese Eigenschaft ist besonders nützlich bei Prototypen- und komplexen Montage-Szenarien, bei denen Änderungen erforderlich sein könntenUnsere Verwendung von Carbon Ink steigert die Leistung Ihrer PCBs weiter, indem sie die Leitfähigkeit verbessert und robuste Erdungswege bietet, die für hochpräzise elektronische Geräte von entscheidender Bedeutung sind.

Eigenschaften:

• Produktbezeichnung: PCB-Herstellung
• Mindestdurchmesser des Laserloches: 0,075 mm
• Schichtzahl: 1-48 Schichten, geeignet für Anwendungen mit mehreren Schichten von Leiterplatten
• Mindestdicke von PP: 0,06 mm
• Tiefengröße: 0,8 mm bis 2,0 mm
• Besondere Fähigkeiten:
  • Gold überzogen
  • Maske, die abgeschälzt werden kann
  • Anwendung von Kohlenstofftinten
• Unterstützung der PCB-Montageherstellung für umfassende elektronische Lösungen
• Bietet PCB-Prototypen-Fabrikationsdienst für schnelle Entwicklung und Test

Technische Parameter:

Anwendungen:

Unser Custom PCB Manufacturing Service bietet eine Vielzahl von Anwendungsfällen und Szenarien in verschiedenen Branchen.Egal, ob Sie einfache einlagige Schaltungen oder komplexe mehrschichtige Platten mit bis zu 48 Schichten entwerfen, sorgen unsere hochdruckfähigen PCB-Produktionsmöglichkeiten für eine hervorragende Leistung und Zuverlässigkeit.Die Vielseitigkeit der Schichtzahl ermöglicht es uns, alles von grundlegenden Elektronikgeräten bis hin zu fortschrittlichen Kommunikationssystemen zu unterstützen, die den Anforderungen verschiedener technischer Spezifikationen und Funktionsanforderungen entsprechen.

Unsere PCB-Fertigungslösungen sind ideal für Entwickler von Elektronikgeräten, die langlebige und effiziente Leiterplatten benötigen, die auf erstklassigen Materialien wie FR4, TU872, Nelco, Rogers und PTFE gebaut wurden.Diese Materialien bieten hervorragende elektrische Eigenschaften, thermische Stabilität und mechanische Festigkeit, geeignet für Geräte, die unter verschiedenen Umgebungsbedingungen betrieben werden.0 mm ermöglicht die Anpassung an die Konstruktionsbeschränkungen, um eine optimale Integration in kompakte oder robuste Baugruppen zu gewährleisten.

Spezielle Funktionen wie Gold Finger Plating, Peelable Schichten und Carbon Ink fügen dem PCB-Produktionsprozess einen signifikanten Mehrwert hinzu.besonders bei Anwendungen, bei denen häufiges Ein- und Entfernen erforderlich istDurch die einfache Lötung und Nachbearbeitung erleichtern abschneidbare Schichten die Anpassung unserer Leiterplatten an Prototypen und iterative Designprozesse.Carbon Ink-Integration unterstützt spezifische Schaltkreisfunktionen, einschließlich Touchsensoren und leitfähigen Bahnen, die den Anwendungsbereich in der modernen Elektronik erweitern.

Unser PCB-Montage-Fertigungsservice ergänzt die Produktionsphase, indem er einen optimierten Prozess anbietet, der die Montage von Komponenten mit der Plattenfertigung integriert.Dieser ganzheitliche Ansatz verkürzt die Vorlaufzeiten und verbessert die Qualitätskontrolle, so dass es für Branchen geeignet ist, in denen die Markteinführungszeit und die Zuverlässigkeit von entscheidender Bedeutung sind.und IoT-Anwendungen profitieren alle von unserem umfassenden Serviceangebot.

Zusammenfassend ist unser Custom PCB Manufacturing Service auf die vielfältigen Bedürfnisse verschiedener Anwendungsfälle ausgelegt, von einfachen Elektronikgeräten bis hin zu anspruchsvollen Kommunikationssystemen.mit einer Breite von nicht mehr als 50 mm, eine Vielzahl von Hochleistungsmaterialien und spezielle Merkmale wie Gold Finger Plating und Peelable Schichten,Wir liefern eine hochpräzise PCB-Produktion, die den Erfolg Ihres Projekts in mehreren Branchen gewährleistet..

Anpassung:

Wir akzeptieren die vom Kunden spezifizierte Logistik, um sicherzustellen, dass Ihre Bestellung genau so geliefert wird, wie Sie es benötigen..Mit speziellen Fähigkeiten, einschließlich Gold Finger Plating, Peelable Beschichtungen und Carbon Ink Anwendung, bieten wir hochwertige Oberflächen auf Ihr Projekt zugeschnitten.

Wir verwenden eine Standardgrüne Lötmaske für einen hervorragenden Schutz und Sichtbarkeit und unterstützen die Anpassung der Dicke bis zu 2,0 mm, um eine Vielzahl von Designanforderungen zu erfüllen.Unser Fertigungsprozess umfasst Schichten von 1 bis 48, die sowohl einfache als auch komplexe Schaltkreisentwürfe ermöglicht.

Egal, ob Sie PCB-Montage-Fertigung, Flexible Circuit Board-Fertigung oder PCB-Prototyp-Fertigungsservice benötigen,Unsere Anpassungsmöglichkeiten stellen sicher, dass Ihr Produkt den höchsten Standards und Ihren genauen Spezifikationen entspricht.

Unterstützung und Dienstleistungen:

Unser PCB-Fertigungsprodukt wird mit umfassender technischer Unterstützung und Dienstleistungen geliefert, um sicherzustellen, dass Ihre Projekte reibungslos und effizient abgeschlossen werden.Wir bieten fachkundige Anleitung während des gesamten Herstellungsprozesses, von der Überprüfung des Entwurfs und der Materialwahl bis zur Endproduktion und Qualitätskontrolle.

Unser technisches Support-Team steht Ihnen zur Verfügung, um bei der Fehlerbehebung, Designoptimierung und Prozessanpassung zu helfen, um Ihren spezifischen Anforderungen gerecht zu werden.mit einer Breite von nicht mehr als 20 mm,, um Ihren Arbeitsfluss zu optimieren.

Darüber hinaus bieten wir Mehrwertdienste wie Prototypenentwicklung, schnelle Fertigung und Testdienste an, um die Integrität und Leistung Ihrer PCBs zu überprüfen.Unser Engagement für Qualität und Kundenzufriedenheit stellt sicher, dass Sie zuverlässige und leistungsstarke Leiterplatten erhalten, die auf Ihre Bedürfnisse zugeschnitten sind.

Verpackung und Versand:

Unsere PCB-Produkte sind sorgfältig verpackt, um sicherzustellen, dass sie in perfektem Zustand ankommen.gefolgt von einer Schicht schützender Schaum- oder Blasenfolie, um körperliche Beschädigungen während der Beförderung zu vermeidenDie verpackten Platten werden dann sicher in eine robuste Kartonbox mit geeigneten Polstermaterialien gelegt, um Bewegungen zu minimieren und Stoßschläge zu absorbieren.

Für den Versand arbeiten wir mit zuverlässigen Spediteuren zusammen, um eine schnelle und sichere Lieferung weltweit zu gewährleisten.Sie können Ihre Sendung in Echtzeit überwachen.Wir bieten auch verschiedene Versandoptionen an, die Ihren Bedürfnissen entsprechen, einschließlich Standard-, Beschleunigungs- und Expressdienstleistungen.Sicherstellen, dass Ihre Projektzeiten kompromisslos eingehalten werden.

Häufige Fragen:

F1: Welche Materialien werden in Ihrem PCB-Herstellungsprozess verwendet?

A1: Wir verwenden hochwertige Materialien wie FR4, CEM-1 und flexible Polyimid-Substrate, um Haltbarkeit und Leistung für verschiedene Anwendungen zu gewährleisten.

F2: Wie lange dauert die typische Fertigungszeit für die PCB-Produktion?

A2: Unsere standardmäßige Bearbeitungszeit beträgt 3 bis 7 Werktage, je nach Komplexität und Menge der Bestellung.

F3: Was ist die maximale Anzahl von Schichten, die Sie für ein PCB herstellen können?

A3: Wir können PCBs mit bis zu 16 Schichten herstellen, die für komplexe Schaltkreisentwürfe und Anwendungen mit hoher Dichte geeignet sind.

F4: Bieten Sie PCB-Prototypendienstleistungen an?

A4: Ja, wir bieten schnelle PCB-Prototyping-Dienste, um Ihnen bei der Prüfung und Validierung Ihrer Designs vor der vollständigen Produktion zu helfen.

F5: Welche Dateiformate akzeptieren Sie für die Einreichung von PCB-Designs?

A5: Wir akzeptieren Standard-PCB-Designdateien, einschließlich Gerber, ODB++ und IPC-2581, um die Kompatibilität mit Ihrer Designsoftware sicherzustellen.
