Leiterplatten-Prototypenfertigungsservice mit grüner Lötstoppmaske, der PTFE-Materialien für präzise elektronische Anwendungen nutzt

Leiterplatten-Prototypenfertigungsservice mit grüner Lötstoppmaske, der PTFE-Materialien für präzise elektronische Anwendungen nutzt

Leiterplattenfertigung mit PTFE-Lötstoppmaske

Präzisions-Leiterplattenprototyp

Leiterplattenservice mit grüner Lötstoppmaske

Herkunftsort:

China und Kambodscha

Markenname:

Suntek

Zertifizierung:

ISO9001, ISO13485, TS16949 and UL E476377

Modellnummer:

2025-PCBA-210

Kontakt mit uns
Bitte um ein Angebot
Einzelheiten zum Produkt
Produktkonformität:
ROHS
Spezielle Fähigkeit:
Goldfinger-Überzug, Peelable, Kohlenstofftinte
Min Laser Hole:
0,075 mm
Materialien:
FR4, TU872, Nelco, Rogers, PTFE
Minimale PP-Dicke:
0,06 mm
Thichness:
0.8mm~2.0mm
Anzahl der Ebenen:
1-48
Lötmaske:
Grün
Zahlungs- und Versandbedingungen
Min Bestellmenge
1Stk
Preis
Based on Gerber
Verpackung Informationen
60*40*30 cm Kartons und ESD -Taschen
Lieferzeit
5-8 Werktage nach dem Zusammenbau der Komponenten
Zahlungsbedingungen
T/T
Versorgungsmaterial-Fähigkeit
basierend auf den Komponentenmengen
Beschreibung des Produkts

Die Suntek Group ist ein führender Anbieter im EMS-Bereich mit One-Stop-Lösungen für PCB/FPC-Montage, Kabelmontage, Mischtechnologie-Montage und Box-Gebäude.

Suntek Electronics Co., Ltd. als Hauptanlage in der Provinz Hunan in China;

BLSuntek Electronics Co., Ltd. als neue Anlage in der Provinz Kandal, Kambodscha.

Mit ISO9001:2015,ISO13485:2016,IATF 16949:2016 und UL E476377 zertifiziert,

Wir liefern qualifizierte Produkte zu wettbewerbsfähigen Preisen an Kunden auf der ganzen Welt.

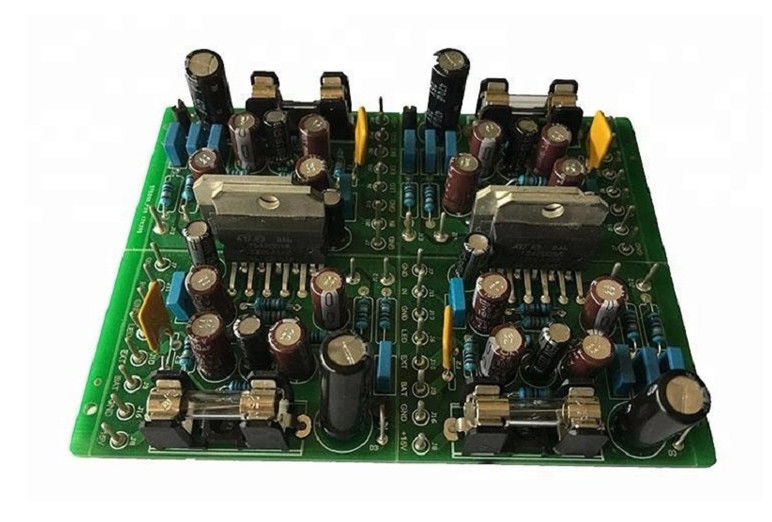

Leiterplatten-Prototypenfertigungsservice mit grüner Lötstoppmaske, der PTFE-Materialien für präzise elektronische Anwendungen nutzt 0

Beschreibung des Produkts:

Unsere PCB-Produkte werden in einer Vielzahl von elektronischen Geräten und Kommunikationssystemen eingesetzt.Die zuverlässige Leistung und die anpassbaren Eigenschaften unserer Leiterplatten machen sie zu einem wesentlichen Bauteil in der ElektronikindustrieDie Kombination aus fortschrittlichen Fertigungstechniken, vielfältigen Schichtmöglichkeiten und flexiblen Plattenentwürfen stellt sicher, dass jedes Produkt strenge Qualitätsstandards und Branchenzertifizierungen erfüllt.

Zusammenfassend kann man sagen, dass sich unser PCB-Fertigungsservice durch seine Vielseitigkeit, Präzision und Integrationsfähigkeit auszeichnet.und eine Mindestdicke von 0.06mm, bieten wir ein breites Spektrum an elektronischen Anwendungen.Hochleistungs-Leiterplatten, die sofort einsatzbereit sindIn Kombination mit kundenspezifizierter Logistik bieten wir eine maßgeschneiderte Fertigungserfahrung, die perfekt mit Ihren Projektzielen und Zeitplänen übereinstimmt.



Eigenschaften:

  • Produktbezeichnung: PCB-Herstellung
  • Lötmaske: Grün
  • PCB-Umrissoptionen: Quadrat, Kreis, unregelmäßig (mit Jigs)
  • Stärkebereich: 0,8 mm bis 2,0 mm
  • Standarddicke: 2,0 mm
  • Mindestdicke von PP: 0,06 mm
  • Fachkenntnisse in der Herstellung von Flexiblen Leiterplatten
  • Herstellung hochwertiger Leiterplatten
  • Zuverlässige Festplattenherstellung


Technische Parameter:

Mindestdicke PP 0.06 mm
Lötmaske Grün
Stärke 0.8 mm ~ 2,0 mm
Produktkonformität ROHS
PCB-Schicht 1-48 Schicht
Logistik Akzeptieren Sie kundenspezifische Logistik
Besondere Fähigkeiten Gold Finger Plating, Schälbar, Kohlenstofffarbe
Anwendungen Elektronische Geräte, Kommunikation
Min-Laserloch 0.075 mm


Anwendungen:

Die Fertigung von Leiterplatten spielt eine entscheidende Rolle bei der Entwicklung und Produktion moderner elektronischer Geräte.ist so konzipiert, dass er den unterschiedlichen Bedürfnissen verschiedener Anwendungsfälle und Szenarien gerecht wirdDie grüne Lötmaske bietet nicht nur einen hervorragenden Schutz vor Oxidation und Umweltschäden, sondern verbessert auch den visuellen Inspektionsprozess während der Montage.Sie ist daher ideal für die Herstellung von hochwertigen elektronischen Leiterplatten geeignet..

Eines der herausragenden Merkmale unseres Produktes sind seine speziellen Fähigkeiten, einschließlich Goldfingerplattierung, Schälmaskenoptionen und Integration von Kohlenstofftinten.Goldfingerplattierung ist für Anwendungen, die zuverlässige Kantenanschlüsse erfordern, unerlässlich, die häufig in Hochgeschwindigkeitskommunikationsgeräten, Computer-Motherboards und Erweiterungskarten zu finden sind.Sie ist perfekt für die Entwicklung von Prototypen und kleine Serienproduktionen, bei denen Flexibilität und Präzision von größter Bedeutung sind.Die Integration von Kohlefarben bietet eine hervorragende Leitfähigkeit und Langlebigkeit, was sie für Touch-Panels, flexible Schaltungen und andere spezielle elektronische Anwendungen geeignet macht.

Unser PCB-Herstellungsprodukt unterstützt eine minimale Präprägdicke von 0,06 mm, was ultradünne und kompakte Designs ermöglicht, die für tragbare und tragbare Elektronik entscheidend sind.Die enge Toleranz von ±0.1 mm sorgt für hohe Präzision und Konsistenz, die für komplexe Mehrschichtplatten und Dichteverbindungen von großer Bedeutung sind.Unsere PCBs können verschiedene Leistungskapazitäten und Anforderungen an das thermische Management erfüllen, so dass sie für den Einsatz in der Automobilelektronik, in Industrieanlagen, Konsumelektronik und Telekommunikationsgeräten vielseitig geeignet sind.

Unser kundenspezifischer Leiterplattenherstellungsservice ist auf die spezifischen Anforderungen der Kunden zugeschnitten, unabhängig davon, ob sie einzelne Prototypen oder Massenproduktion benötigen.in Kombination mit fortschrittlichen Herstellungsverfahren, stellt sicher, dass jede hergestellte Leiterplatte strengen Qualitätsstandards und Leistungskriterien entspricht.etablierte Hersteller, die eine zuverlässige Produktion von elektronischen Leiterplatten suchen, und Forschungseinrichtungen, die an modernsten Technologieprototypen arbeiten.

Zusammenfassend: Unser PCB-Produkt mit grüner Lötmaske, spezialisierter Plattierung und Tintenoptionen, präziser Dicke und Toleranzkontrolle,und anpassbares Kupfergewicht ist ideal für eine Vielzahl von elektronischen AnwendungenVon Unterhaltungselektronik und Automobilsystemen bis hin zu industriellen Steuerungen und Telekommunikation bieten unsere Fertigungslösungen für Leiterplatten dieund Anpassung notwendig, um Ihre elektronischen Entwürfe zum Leben zu erwecken.



Anpassung:

Wir sind spezialisiert auf die Herstellung von mehrschichtigen Leiterplatten.mit einer Breite von mehr als 10 mm, jedoch nicht mehr als 15 mmDie Standarddicke unserer PCBs beträgt 2,0 mm, was eine robuste mechanische Festigkeit und Langlebigkeit für verschiedene Anwendungen gewährleistet.

Wir bieten eine Reihe von Kupfergewichten von 1/4 oz bis 2 oz, so dass Sie die optimale Kupferdicke für Ihre elektrischen Leistungsbedürfnisse auswählen können.Unser Herstellungsprozess unterhält eine enge Toleranz von ±0.1 mm zur Gewährleistung von Präzision und Zuverlässigkeit während des gesamten Herstellungsprozesses von Leiterplatten.

Um die Schaltkreise zu schützen und die Schweißfähigkeit zu verbessern, verfügen unsere Leiterplatten über eine grüne Lötmaske, die eine hervorragende Isolierung und ästhetische Anziehungskraft bietet.Unsere Full-Service-PCB-Assembly-Fertigungskapazitäten ermöglichen es Ihnen, vollständig montierte und getestete Platten zu erhalten, um Ihren Produktionsprozess zu optimieren.

Wählen Sie unsere PCB-Herstellungs-Anpassungsdienste für hochwertige, zuverlässige und präzise hergestellte Mehrschicht-Druckschirmplatten, die auf Ihre Projektvorgaben zugeschnitten sind.



Unterstützung und Dienstleistungen:

Unser PCB Manufacturing Produkt kommt mit umfassender technischer Unterstützung und Dienstleistungen, um eine nahtlose Produktion und qualitativ hochwertige Ergebnisse zu gewährleisten.Unser Expertenteam ist bereit, Ihnen bei den Designrichtlinien zu helfen.Wir bieten detaillierte Dokumentation, einschließlich Entwurfsregeln, Herstellungsnotizen,und Prüfverfahren, die Ihnen helfen, eine optimale Leistung zu erzielen.

Neben der technischen Unterstützung bieten wir Dienstleistungen wie Prototypenfertigung, Schnellproduktion und maßgeschneiderte Lösungen an, die auf Ihre spezifischen Anforderungen zugeschnitten sind.Unsere Qualitätskontrollmaßnahmen umfassen strenge Inspektionen und Prüfungen, um die Zuverlässigkeit und die Einhaltung der Industriestandards zu gewährleisten.

Egal, ob Sie Unterstützung während der ersten Konstruktionsphase oder bei der Großfertigung benötigen.Unser engagiertes Support-Team ist bestrebt, zeitnahe und effektive Lösungen für Ihre Geschäftsanforderungen zu bieten..



Verpackung und Versand:

Unsere PCBs sind sorgfältig verpackt, um einen maximalen Schutz während des Transports zu gewährleisten.Die PCBs werden dann in einem robusten, polsterte Schachtel, die Stoßdämpfungen und Bewegungen innerhalb der Verpackung verhindern soll.

Für mehr Sicherheit werden je nach Menge und Größe der Bestellung mehrere Schichten von Schutzmaterialien wie Schaumstoff oder Blasenfolie verwendet.Alle Verpackungen sind klar mit Handhabungsanweisungen versehen, um eine sorgfältige Lieferung sicherzustellen..

Wir bieten eine Vielzahl von Versandmöglichkeiten an, einschließlich Standard-, Express- und Expressdienstleistungen, um Ihre Fristen zu erfüllen.Alle Lieferungen werden über Tracking-Informationen überwacht, sodass Sie den Lieferstatus in Echtzeit überwachen können..

Unsere Logistikpartner sind zuverlässig und erfahren im Umgang mit elektronischen Komponenten, um sicherzustellen, dass Ihre PCBs rechtzeitig und in perfektem Zustand ankommen, überall auf der Welt.



Häufige Fragen:

F1: Welche PCB-Materialien bieten Sie an?

A1: Wir bieten eine Vielzahl von PCB-Materialien an, darunter FR4, CEM-1, Rogers, Aluminium und flexible Substrate, um unterschiedliche Anwendungsanforderungen zu erfüllen.

F2: Wie lange dauert die typische Fertigungsdauer für die PCB-Herstellung?

A2: Unsere standardmäßige Bearbeitungszeit beträgt 5 bis 10 Werktage, je nach Komplexität und Menge der Bestellung.

F3: Welche PCB-Größe und Schichtzahl können Sie maximal herstellen?

A3: Wir können PCBs mit einer Größe von bis zu 600 mm x 600 mm herstellen und Multilayer-Boards mit bis zu 32 Schichten unterstützen, um komplexe Schaltkreisentwürfe aufzunehmen.

Q4: Können Sie PCB-Assemblierungsdienste zusammen mit der Herstellung anbieten?

A4: Ja, wir bieten vollständige PCB-Assemblierungsdienste an, einschließlich SMT, Durchlöcher und Mischtechnologie-Assemblierungen, um vollständig zusammengebaute und getestete Boards zu liefern.

F5: Welche Dateiformate akzeptieren Sie für die PCB-Fertigung?

A5: Wir akzeptieren branchenübliche Dateiformate wie Gerber (RS-274X), Excellon-Bohrdateien und BOM-Dateien (Bill of Materials), um eine genaue Produktion Ihrer Leiterplatte sicherzustellen.

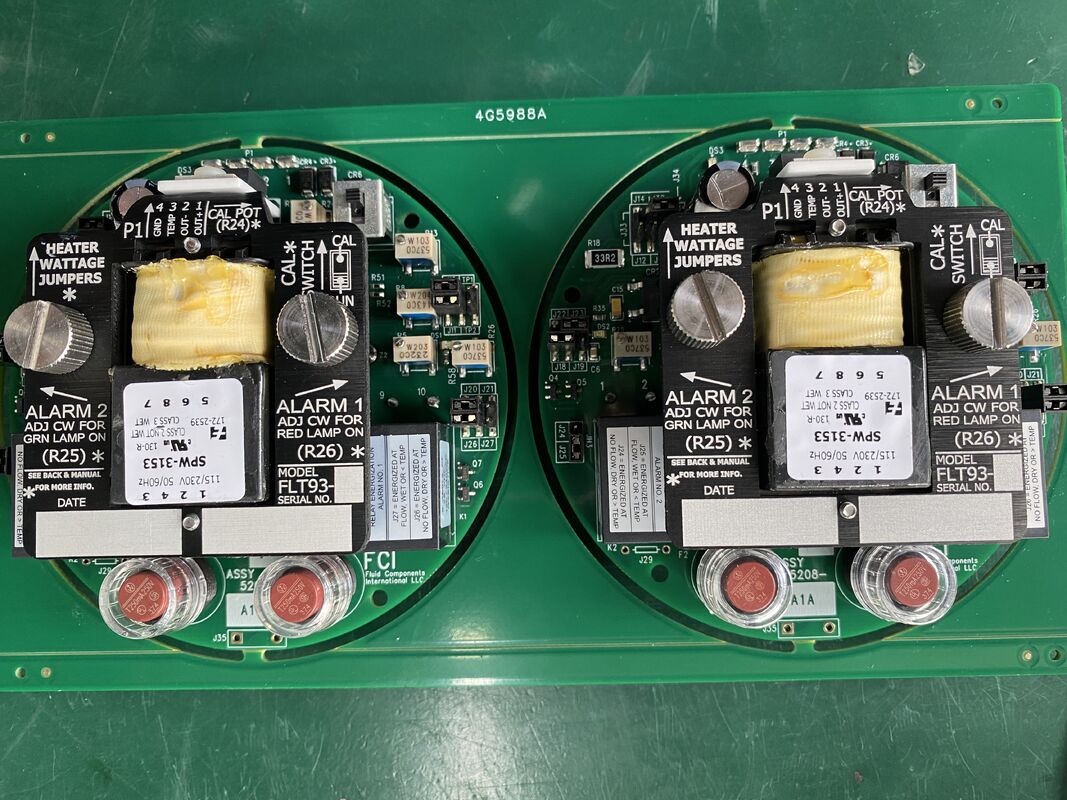

Leiterplatten-Prototypenfertigungsservice mit grüner Lötstoppmaske, der PTFE-Materialien für präzise elektronische Anwendungen nutzt 1
