PCBA-Leiterplatten für gedruckte Leiterplatten

PCBA-Leiterplatten für gedruckte Leiterplatten

PCBA für den Kundendienst

Elektronische OEM-Montage PCBA

Röntgenuntersuchung der OFN PCBA

Herkunftsort:

China oder Kambodscha

Markenname:

Suntek Electronics Co., Ltd

Zertifizierung:

ISO9001 ISO13485 IATF16949 UL

Modellnummer:

Zubereitungen für die Verarbeitung von Schadstoffen

Kontakt mit uns
Bitte um ein Angebot
Einzelheiten zum Produkt
Material:
FR4
Oberflächenbearbeitung:
Bleifreies Hasl
Schicht:
2 bis 6 Schichten
Kupfer:
1 OZ pro Schicht
Lötfarbe:
Grün
Stärke:
00,8 bis 2,4 mm
LW/LS min.:
0.1 mm
Gewährleistung:
1 Jahr
Röntgenprüfung:
Für BGA,OFN,QFP mit Unterpolster
Seidenfarbe:
Weiß
Zahlungs- und Versandbedingungen
Min Bestellmenge
1 Stück
Preis
Customized products
Verpackung Informationen
Nach ESD-Taschen und Karton
Lieferzeit
5 bis 7 Tage, nachdem alle Komponenten zusammengestellt sind
Zahlungsbedingungen
TT, Paypal
Verwandte Produkte
Kontakt mit uns
0086-731-84874736
Kontaktieren Sie uns jetzt
Beschreibung des Produkts

PCBA Kundendienst Herstellung elektronischer OEM PCBA Herstellermontage PCBA Leiterplatten



Die Vertragsfabrik von Suntek:

Die Suntek Group ist ein professioneller Lieferant im Bereich EMS mit einer One-Stop-Lösung für PCB, PCB-Montage, Kabelmontage, Mix.2015,ISO13485:2016Wir liefern qualifizierte Produkte zu wettbewerbsfähigen Preisen an Kunden auf der ganzen Welt.

Übersicht über die Fähigkeiten:

Produktbezeichnung PCB-Montage
Oberfläche fertiggestellt ENIG
PCB-Schichten 2 Schichten
Mindesttrennbarkeit für Löcher ± 0,05 mm
Ansteckungsmöglichkeit 0.2-0.8 mm
Pcba-Test AOI, Röntgen, IKT und Funktionsprüfung
Dienstleistungen PCB und PCBA
PCB-Dicke 0.2-7.0 mm
PCB-Verfahren Immersionsgold
Methode zur Montage von PCBs BGA
Materialpräzision 0402+QFN+QFP
Anwendung

Telekommunikation


Bei der Auswahl einer Leiterplatte für die Telekommunikationsindustrie ist es wichtig, die Anwendung zu berücksichtigen.Video-ZusammenarbeitIn der Telekommunikation werden PCBs auch in allgemeinen Telekommunikationssystemen wie Mobilfunkmasten, Satelliten,Hochgeschwindigkeitsrouter und -server und kommerzielle TelefontechnikFernmelde-PCBs werden auch häufig zur Steuerung von LED-Displays und Anzeigen verwendet.



Was sind industrielle PCBs?



Industrielle Leiterplatten (PCBs) beziehen sich auf Platten, die so konzipiert sind, dass sie in anspruchsvollen Umweltbedingungen über längere Zeiträume, in der Regel 5-10+ Jahre, zuverlässig arbeiten.Sie ermöglichen Kernfunktionen für Produkte, die in Sektoren wie dem Transport eingesetzt werden., Energie, Automatisierung, Luftfahrt und Verteidigung.

Im Gegensatz zu kommerziellen Leiterplatten sind industrielle Leiterplatten mit heftigen Temperaturschwankungen, Schocks, Vibrationen,LuftfeuchtigkeitSie erfordern ein rigoroses Design, die Auswahl der Komponenten und Tests weit über die typische Elektronik hinaus.Wir erklären, was PCBs für die Industrie definiert und geben einen Überblick über die wichtigsten Konstruktions- und Herstellungsstandards, die eine längere Lebensdauer ermöglichen, robuste Bretter.

Anwendungen und Typen von Leiterplatten



Obwohl die Arten von PCB und die verwendeten Materialien je nach spezifischer Telekommunikationsanwendung variieren, bevorzugen diejenigen, die PCB für die Telekommunikationsindustrie verwenden, oftPCB aus AluminiumDiese Art von Leiterplatten sind leicht, langlebig und sehr gut bei der Wärmeübertragung.Verformung der Platte oder andere mit der Wärme verbundene Ausfälle bei hohen Temperaturen, indem die Wärme effektiv abgeführt wird, wenn sie durch den Aufbereitungsprozess erzeugt wirdDa viele Telekommunikationsanwendungen erfordern, daß Geräte mit Leiterplatten im Freien, manchmal in rauen Klimazonen, Umgebungen und Wetterbedingungen, installiert werden, ist eine langlebige,Temperaturbeständige Leiterplatten sind oft kritisch.


Die Kommunikation ist das wichtigste nachgelagerte Anwendungsfeld von PCB. PCB hat eine breite Palette von Anwendungen in verschiedenen Bereichen wie drahtloses Netzwerk, Übertragungsnetzwerk,Datenkommunikation und Festnetzbreitband, und es ist in der Regel Mehrwert wie Backplane, Hochfrequenz-Hochgeschwindigkeits-Board, undMehrschicht-PCB-Platten5G ist die nächste Generation des Mobilfunknetzes und es wird bis dahin eine große Nachfrage nach Infrastrukturbauten geben.die voraussichtlich die Nachfrage nach Kommunikationstafeln erheblich steigern wird.
Hier sind die häufigsten Anwendungen der Telekommunikationsindustrie, bei denen PCB effizient eingesetzt werden:

  • Drahtlose Kommunikationssysteme
  • Systeme für Mobilfunkmasten
  • Telefonische Schaltsysteme
  • PBX-Systeme
  • Industrielle drahtlose Kommunikationstechnologie
  • Technologie für kommerzielle Telefone
  • Videokonferenztechnologien
  • Kommunikationstechnologie im Weltraum
  • Zellübertragung und Elektrotechnik
  • Hochgeschwindigkeitsserver und -router
  • Elektronische Datenspeicher
  • Mobilfunkkommunikationssysteme
  • Satellitensysteme und Kommunikationsgeräte
  • Video-Kollaborationssysteme
  • Landkabelkommunikationssysteme
  • Technologie für kommerzielle Telefone
  • Digitale und analoge Rundfunksysteme
  • Sprache über das Internetprotokoll (VoIP)
  • Signalverstärker (online)
  • Sicherheitstechnik und Informationskommunikationssysteme

Unsere Unterstützung
Wir sorgen für Kostentransparenz, BOM Kostenverteilung
Wir haben Komponentenlieferanten von Global.
Wir verfügen über ein schriftliches Verfahren, um Kunden über Verzögerungen im Zeitplan oder Qualitätsprobleme zu informieren, indem wir:
(1)Kundendienstverfahren
(2)RMA-Verfahren
(3)8D Berichte
(4) PDCA ((Plan-Do-Check-Action) im Kundenservice
Wir antworten auf Beschwerden, Fragen und Anfragen innerhalb von 24 Stunden:
(1) Wöchentliche Berichte
(2) Kundenbetreuungsteam zur Überprüfung der Kommunikationszeiten
(3) Fragebogen zur Kundenzufriedenheit
Dienstleistungen nach dem Verkauf:
(1) Garantiezeit von 1 Jahr für alle Erzeugnisse
(2) FOC-Reparatur
(3) Schnelle Kompensationsteile zum Ersatz von defekten Teilen.

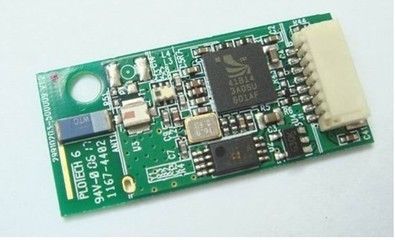

PCBA-Leiterplatten für gedruckte Leiterplatten 0

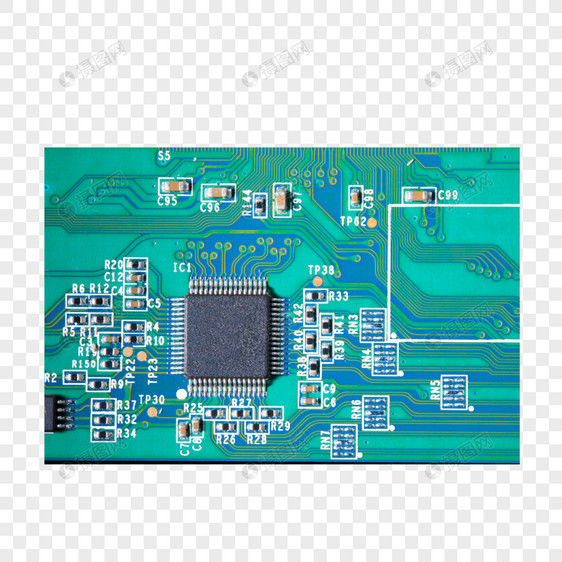

PCBA-Leiterplatten für gedruckte Leiterplatten 1

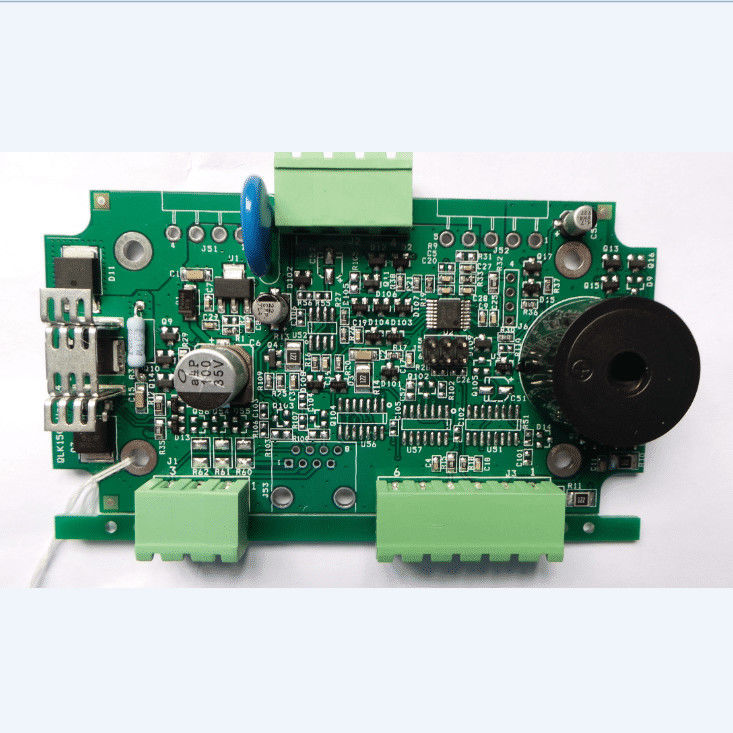

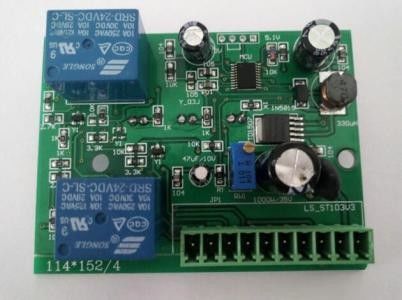

PCBA-Leiterplatten für gedruckte Leiterplatten 2PCBA-Leiterplatten für gedruckte Leiterplatten 3PCBA-Leiterplatten für gedruckte Leiterplatten 4PCBA-Leiterplatten für gedruckte Leiterplatten 5
