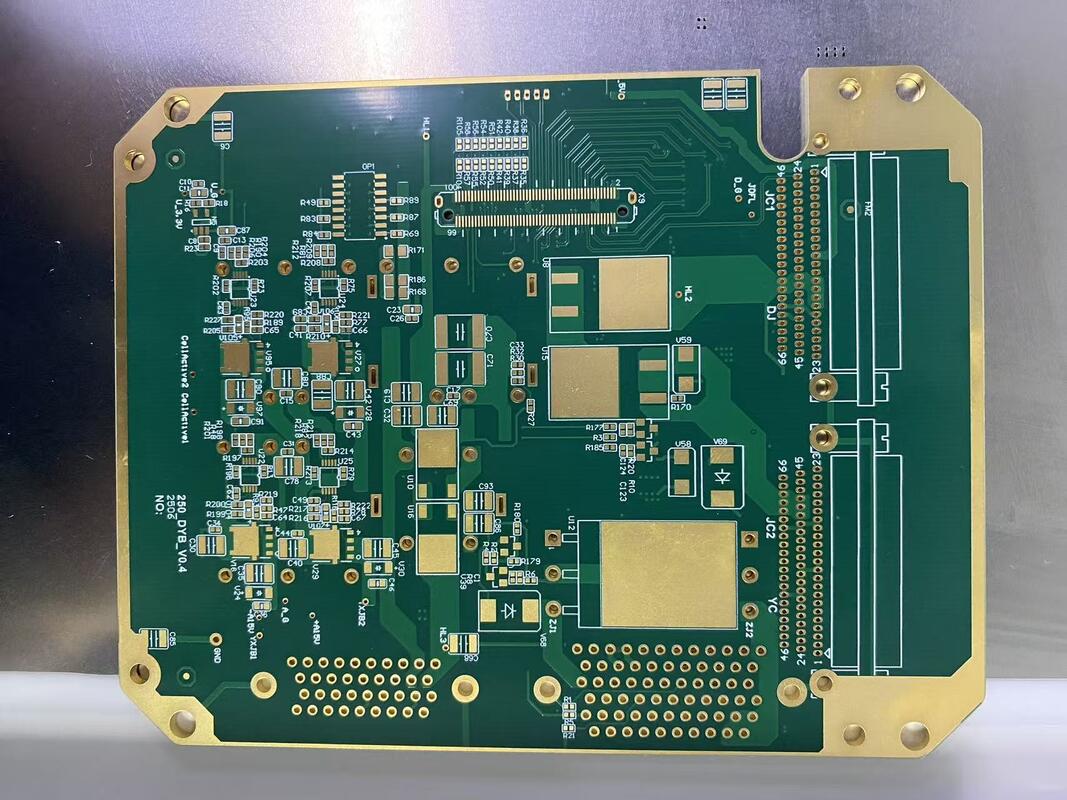

HDI-PCB-Kommunikations-PCB-Montage mit 6 Schichten und bleifreier Oberflächenveredelung für Kommunikationsnetze

Beschreibung des Produkts:

Die Kommunikations-PCB-Versammlung ist eine hochentwickelte und zuverlässige Leiterplattenlösung, die speziell für moderne Kommunikationsinfrastrukturen entwickelt wurde.Als entscheidende Komponente in der TelekommunikationsindustrieDieses Produkt wurde entwickelt, um den hohen Anforderungen der Hochgeschwindigkeitsdatenübertragung und der komplexen Signalverarbeitung gerecht zu werden.Die Kommunikations-PCB-Montage sorgt für eine optimale Leistung, Langlebigkeit und Effizienz in verschiedenen Kommunikationsgeräten und -systemen.

Eine der herausragenden Eigenschaften dieser Kommunikations-PCB-Montage ist die 6-schichtige PCB-Konfiguration.Ideal für komplexe KommunikationsanwendungenDurch die Bereitstellung mehrerer Signalschichten, Leistungsebene und Bodenebene minimiert die 6-schichtige Struktur elektromagnetische Störungen und Crosstalk.die entscheidende Faktoren für die Aufrechterhaltung der Signalintegrität in der Kommunikationsinfrastruktur sind.

Die Impedanzkontrolle ist ein weiteres wichtiges Merkmal dieser Kommunikations-PCB-Versammlung.In Hochfrequenz-Schaltkreisen ist eine ordnungsgemäße Impedanzmatching unerlässlich, um die Signalintegrität zu gewährleisten und Signalverlust oder -reflexion zu reduzierenDer Hersteller implementiert während des PCB-Herstellungsprozesses präzise Impedanzsteuerungstechniken, die dazu beitragen, die elektrischen Eigenschaften des gesamten Platins gleichbleibend zu erhalten.Dies ist besonders wichtig in Kommunikationssystemen, in denen Signale mit hohen Geschwindigkeiten verlaufen und jede Impedanzunterschiedlichkeit zu Datenfehlern oder einer geringeren Leistung führen kann..

Diese Kommunikations-PCB-Versammlung nutzt die HDI-PCB-Technologie (High-Density Interconnect), ein hochmoderner Ansatz, der die Kreisdichte erhöht und gleichzeitig einen kompakten Formfaktor beibehält.HDI-PCBs enthalten Mikrovia, blinde und vergrabene Durchläufe und feine Linien, um eine höhere Komponentendichte und kürzere Signalwege zu erreichen.Diese Technologie ist für Kommunikationsgeräte unerlässlich, die miniaturisierte Platten benötigen, ohne dabei auf Funktionalität oder Leistung zu verzichtenDie in dieser Baugruppe verwendete HDI-PCB ermöglicht eine effiziente Routing- und eine bessere elektrische Leistung und ist somit eine ideale Wahl für fortschrittliche Kommunikationsgeräte.

Das Produkt verfügt über einen Mindestlochdurchmesser von 0,1 mm, was die Präzision und die fortschrittlichen Fertigungsfähigkeiten des Herstellers verdeutlicht.Solche kleinen Durchmessern ermöglichen die Schaffung von komplizierten Schaltkreis-Designs mit hoher KomponentendichteDiese Detaillierungsstufe ist für moderne Kommunikationsgeräte von entscheidender Bedeutung, die Kompaktheit verlangen.Verlässlichkeit, und Hochgeschwindigkeiten.

Außerdem enthält die Kommunikations-PCB-Anlage dicke Kupferschichten, um die Strommenge zu erhöhen und das thermische Management zu verbessern.Dickes Kupfer ist für die Kommunikationsinfrastruktur unerlässlichDie Verwendung von dickem Kupfer trägt auch zur mechanischen Festigkeit und Langlebigkeit der PCB bei.Gewährleistung langfristiger Zuverlässigkeit auch in rauen Betriebsumgebungen.

Als vertrauenswürdiger Hersteller von Kommunikations-PCB-Baugruppen,Das Unternehmen nutzt hochmoderne Herstellungsprozesse und strenge Qualitätskontrollmaßnahmen, um Produkte zu liefern, die den Industriestandards und den Kundenspezifikationen entsprechenDie Kombination aus 6-Schicht-PCB-Design, Impedanzsteuerung, HDI-Technologie, kleinen Lochdurchmesser,und dicke Kupferschichten führen zu einem überlegenen Produkt, das die anspruchsvollen Anforderungen moderner Kommunikationssysteme unterstützt.

Zusammenfassend ist die Kommunikations-PCB-Montage eine fortschrittliche, leistungsstarke Lösung, die auf den Sektor der Kommunikationsinfrastruktur zugeschnitten ist.Das 6-schichtige HDI-PCB-Design mit Impedanzkontrolle sorgt für eine hervorragende elektrische Leistung, während der kleine Lochdurchmesser und die dicken Kupferschichten eine erhöhte Zuverlässigkeit und Haltbarkeit bieten.Dieses Produkt zeichnet sich als zuverlässige Wahl für Hersteller von Kommunikationsgeräten aus, die eine optimale Funktionalität und Effizienz ihrer Geräte erreichen möchten..

Eigenschaften:

• Produktbezeichnung: Kommunikations-PCB-Montage
• PCB-Schichten: 6 Schichten für eine verbesserte Leistungsdichte und Leistungsfähigkeit
• Außenverpackung: Dauerhafte Kartonverpackung, die eine sichere Lieferung gewährleistet
• Kommunikations-PCB: Materialien mit hohem Tg170 und hohem Tg180 für eine höhere thermische Stabilität
• Spezifikation: PCB-Maß für spezifische Konstruktionsanforderungen
• PCB-Qualitätssystem: ROHS-konform, umweltfreundliche Herstellung gewährleistet
• Dicke Kupferschichten, die eine starke elektrische Leistung durch Schwerstrom ermöglichen
• Integrierte Überspannungsschutzvorrichtungen für mehr Zuverlässigkeit und Sicherheit

Technische Parameter:

Anwendungen:

Die Kommunikations-PCB-Montage ist eine sehr zuverlässige und effiziente Lösung, die auf die anspruchsvollen Anforderungen moderner Kommunikationssysteme zugeschnitten ist.Hergestellt unter strengen Qualitätskontrollen und in Übereinstimmung mit den ROHS-NormenDie 6-schichtige PCB-Struktur sorgt für eine verbesserte Signalintegrität und eine optimale elektrische Leistung.Ideal für komplexe Kommunikationsgeräte, die eine mehrschichtige Routing und eine effektive Geräuschminderung erfordern.

Eine der Hauptmerkmale dieser Kommunikations-PCB-Anlage sind die dicken Kupferschichten, die die Stromlast und das thermische Management erheblich verbessern.Dickes Kupfer ist in Kommunikationsgeräten, in denen hohe Leistung und hohe Frequenzsignale vorherrschen, unerlässlichDieses Attribut gewährleistet auch unter strengen Betriebsbedingungen Haltbarkeit und stabile Leistung, was es für den Einsatz in Basisstationen, Routern und anderen Komponenten der Netzwerkinfrastruktur geeignet macht.

Die Oberflächenveredelungsmöglichkeiten, darunter ENIG (Electroless Nickel Immersion Gold) und HASL Lead-Free, bieten eine ausgezeichnete Schweißfähigkeit und Korrosionsbeständigkeit.Diese Oberflächen sind von entscheidender Bedeutung für die langfristige Zuverlässigkeit und den konstanten elektrischen Kontakt in Kommunikationsgeräten, die häufig unter verschiedenen Umweltbedingungen betrieben werdenZusätzlich gewährleistet die im PCB-Design eingebettete Impedanzsteuerungsfunktion die Signalintegrität und verringert den Signalverlust.die für die Hochgeschwindigkeitsdatenübertragung und die Minimierung elektromagnetischer Störungen in Kommunikationssystemen von entscheidender Bedeutung ist.

Aus Verpackungsperspektive wird die Kommunikations-PCB-Montage sorgfältig in robuste Kartons verpackt, die das Produkt während des Transports und der Lagerung schützen.Diese Verpackungsmethode schützt die PCB vor physikalischen Schäden, Feuchtigkeit und Staub, um sicherzustellen, dass das Produkt in einem perfekten Zustand ankommt, der für die sofortige Integration in Kommunikationsgeräte geeignet ist.

Hersteller, die nach robusten und leistungsfähigen Leiterplatten für Anwendungen wie Telekommunikationsinfrastruktur, Satellitenkommunikationsgeräte, drahtlose Kommunikationsmodule suchen,und Datenkommunikationssysteme finden diese Kommunikations-PCB-Versammlung eine ideale WahlDie Kombination aus dicken Kupferschichten, mehrschichtiger Konstruktion, ROHS-Konformität und präziser Impedanzkontrolle macht es zu einer zuverlässigen Komponente für modernste Kommunikationstechnologie.

Zusammenfassend lässt sich sagen, dass diese Kommunikations-PCB-Versammlung für eine Vielzahl von Anwendungsfällen und Szenarien, einschließlich 5G-Basisstationen, Glasfaserkommunikationsgeräten,IoT-Kommunikationsmodule, und Hardware für Unternehmensnetzwerke. Seine fortschrittlichen Funktionen und Qualitätsstandards sorgen dafür, dass er den Herausforderungen von Hochfrequenz- und Hochleistungskommunikationsumgebungen standhält,Bereitstellung einer zuverlässigen und effizienten PCB-Lösung für die Hersteller.

Anpassung:

Unser Kommunikations-PCB-Assemblerangebot bietet umfassende Anpassungsdienste, die auf die anspruchsvollen Anforderungen von 5G-Kommunikationsanwendungen zugeschnitten sind.Wir bieten eine Vielzahl von Lötmasken FarboptionenDie PCB-Boards werden mit fortschrittlicher HDI-PCB-Technologie hergestellt.Sicherstellung von Hochdichte-Verbindungen und überlegener Leistung.

Wir sind spezialisiert auf präzise Impedanzsteuerung, um die Signalintegrität zu optimieren, was für 5G-Hochgeschwindigkeitskommunikationssysteme von entscheidender Bedeutung ist.2-6 mm für verschiedene mechanische und elektrische AnforderungenDarüber hinaus sind unsere PCBs mit dicken Kupferschichten ausgelegt, um schwere Strombelastungen zu tragen und den Überspannungsschutz zu verbessern, um einen zuverlässigen Betrieb unter anspruchsvollen Bedingungen zu gewährleisten.

Mit unseren Produktanpassungsdiensten können Sie hochwertige Kommunikations-PCB-Bauteile erwarten, die Langlebigkeit, Effizienz,und hervorragende elektrische Leistung, speziell für 5G-Kommunikationsumgebungen.

Unterstützung und Dienstleistungen:

Unser Produkt für die Kommunikations-PCB-Montage wird durch umfassende technische Unterstützung und Dienstleistungen unterstützt, um eine optimale Leistung und Zuverlässigkeit zu gewährleisten.Wir bieten fachkundige Beratung während des gesamten Lebenszyklus des Produkts, von der Konzeption und Prototypenfertigung bis zur Herstellung und dem Einsatz.

Unser technisches Support-Team ist zur Verfügung, um bei Fehlerbehebung, Firmware-Updates und Anpassungswünschen zu helfen, um spezifische Kommunikationsanforderungen zu erfüllen.einschließlich Datenblättern, Montageanweisungen und Anwendungsbeispiele, um die nahtlose Integration in Ihre Systeme zu erleichtern.

Darüber hinaus bieten wir Test- und Qualitätssicherungsdienste an, um sicherzustellen, dass jede PCB-Montage strengen Industriestandards und Kundenspezifikationen entspricht.Unser Engagement für Exzellenz sorgt für minimale Ausfallzeiten und maximale Effizienz für Ihre Kommunikationslösungen.

Für laufende Wartung und Upgrades bieten wir maßgeschneiderte Servicepläne an, um Ihre Kommunikations-PCB-Versammlung bei Spitzenleistung zu halten.Vertrauen Sie unserem engagierten Support-Team, um zeitnahe und effektive Lösungen für alle technischen Herausforderungen zu liefern, denen Sie begegnen können.

Verpackung und Versand:

Unsere PCB-Produkte sind sorgfältig verpackt, um einen maximalen Schutz während des Transports zu gewährleisten.gefolgt von Dämpfstoffen zum Schutz vor mechanischen Stoßschlägen und VibrationenDie Verpackung ist so konzipiert, dass die Integrität und Funktionalität des PCB während der gesamten Handhabung und dem Versand erhalten bleibt.

Für den Versand verwenden wir robuste, hochwertige Kartons, auf denen die Handhabungsanweisungen und die Produktinformationen deutlich vermerkt sind.Wir bieten mehrere Versandoptionen an, um Ihren Lieferzeiten zu entsprechenAlle Sendungen werden verfolgt, um Echtzeit-Updates zu erhalten und die rechtzeitige Lieferung Ihrer PCB-Produkte zu gewährleisten.
