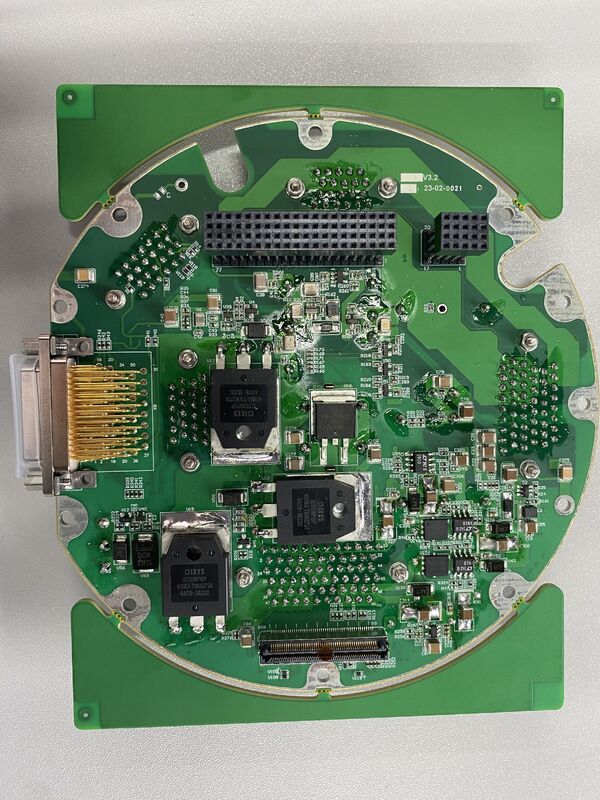

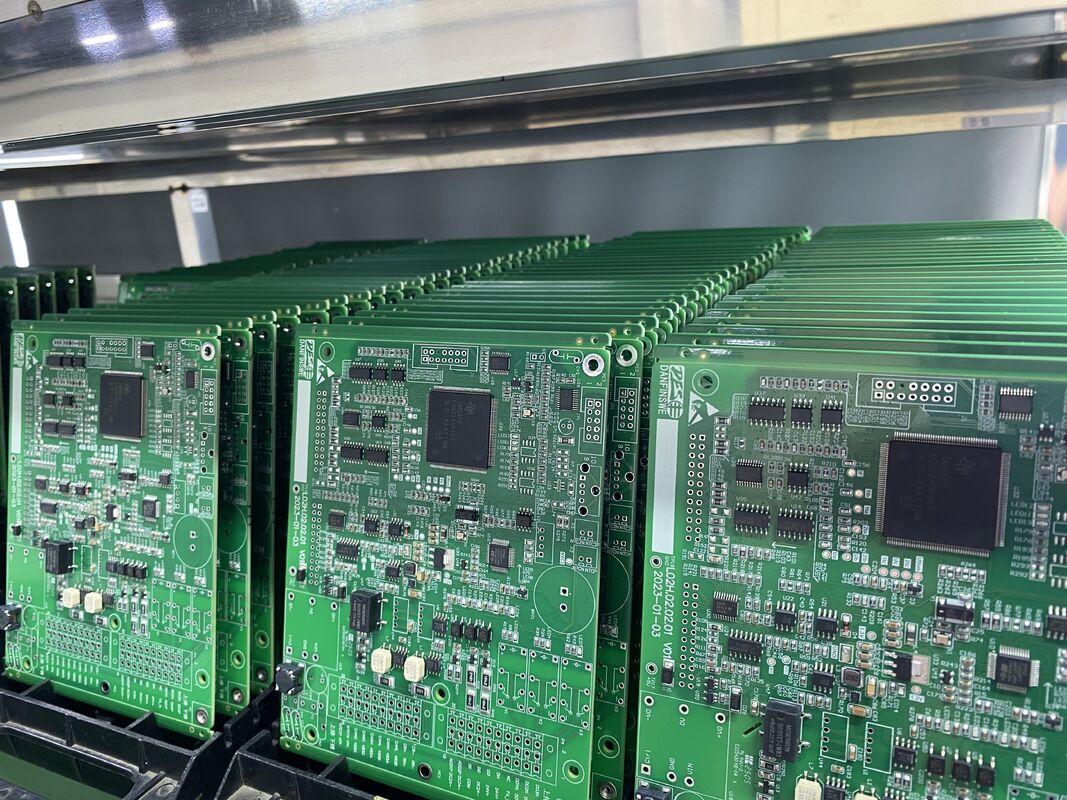

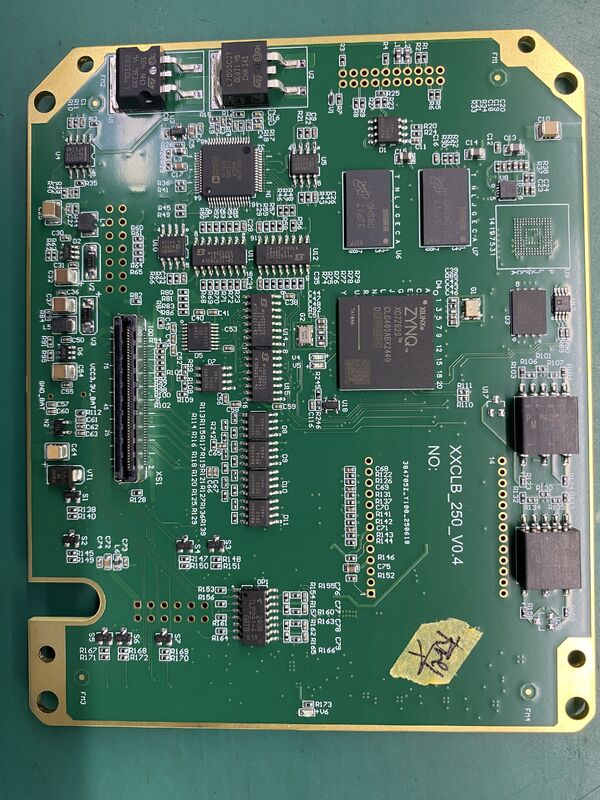

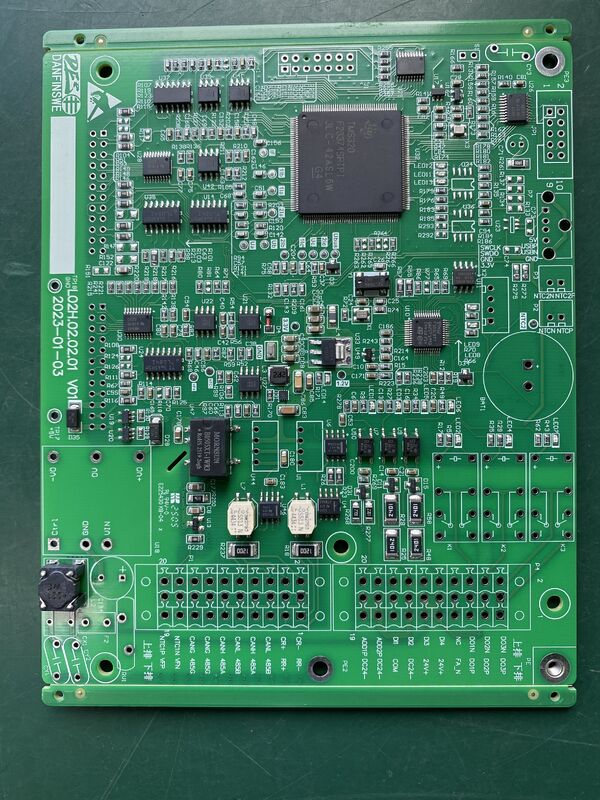

Kundenspezifische Leiterplatten in Kommunikationsgröße mit RoHS-System und HASL-Bleifreier Oberflächenveredelung zur Bereitstellung von Kommunikationslösungen

Beschreibung des Produkts:

Die Kommunikations-Leiterplatten-Versammlung ist eine hochspezialisierte Leiterplatte, die auf die anspruchsvollen Anforderungen moderner Kommunikationsinfrastruktur ausgelegt ist.Mit Präzision und fortschrittlicher Technologie konstruiertDiese PCB-Anlage spielt eine entscheidende Rolle bei der Gewährleistung einer zuverlässigen und effizienten Leistung in verschiedenen Kommunikationssystemen.Die Platine erlaubt ultrafeine Verbindungen., so dass es ideal für Hochdichte-Schaltkreis-Designs und komplexe Komponentenplatzierungen, die in Kommunikationsgeräten üblich sind.

Diese PCB-Anlage besteht aus 6 Schichten und bietet eine robuste und vielseitige Plattform für komplizierte Routing- und Signalintegrität.Das mehrschichtige Design verbessert die Fähigkeit der Platine, Hochgeschwindigkeitsdatenübertragung und komplexe Kommunikationsprotokolle zu bewältigenDie sechs Schichten ermöglichen es den Konstrukteuren, die Stromverteilung, die Signalisolierung und die EMI-Schirmung zu optimieren.damit die Gesamtleistung und Zuverlässigkeit des Systems verbessert werden.

Eine der herausragenden Eigenschaften dieser Kommunikations-PCB-Versammlung ist die Verwendung von hohen Tg-Materialien, insbesondere Tg170 und Tg180.Diese hohen Glasübergangstemperaturmaterialien sorgen dafür, dass das PCB seine mechanische Festigkeit und elektrischen Eigenschaften unter erhöhten thermischen Bedingungen beibehältDies ist besonders wichtig in der Kommunikationsinfrastruktur, in der Geräte aufgrund des hohen Datenverkehrs und des längeren Gebrauchs häufig unter kontinuierlich hohen Temperaturen arbeiten.Die hohen Tg-Materialien tragen zur Langlebigkeit der Platte bei, wodurch das Risiko von Verformungen und Ausfällen verringert und so die Lebensdauer der Kommunikationsvorrichtungen verlängert wird.

Die Plattendicke liegt zwischen 0,2 mm und 6 mm und bietet Flexibilität, um unterschiedlichen Konstruktionsanforderungen und mechanischen Einschränkungen gerecht zu werden.Dünnere Bretter eignen sich für kompakte und leichte Geräte, während dickere Platten eine verbesserte mechanische Festigkeit und thermische Steuerung bieten.Diese große Bandbreite an Dickenoptionen ermöglicht es den Herstellern, die Leiterplattenbaugruppe auf spezifische Anwendungen im Bereich der Kommunikationsinfrastruktur anzupassen., sei es für Handgeräte, Basisstationen oder Rechenzentren.

Zusätzlich zu seinen strukturellen und materiellen Vorteilen ist die Kommunikations-PCB-Versammlung in verschiedenen Lötmaskenfarben erhältlich, darunter blau, grün und andere.Die Lötmaske schützt nicht nur die Kupferkreisläufe vor Oxidation und Verunreinigung, sondern verbessert auch die Ästhetik und erleichtert die Inspektion und MontageDie Verfügbarkeit verschiedener Lötmaskenfarben ermöglicht die Anpassung an Kundenpräferenzen und Branchenstandards.

Ein weiterer kritischer Aspekt dieses Produkts ist die Einbeziehung dicker Kupferschichten, die die Stromtragfähigkeit und Wärmeabbaufähigkeit der PCB erheblich erhöhen.Dickes Kupfer ist in Anwendungen der Kommunikationsinfrastruktur von entscheidender Bedeutung, bei denen eine hohe Leistungsbereitstellung und ein effizientes thermisches Management erforderlich sind, um die Signalintegrität zu erhalten und Überhitzung zu verhindernDie Verwendung dicker Kupferschichten stellt sicher, daß das PCB anspruchsvolle elektrische Belastungen bewältigen und unter strengen Bedingungen einen stabilen Betrieb aufrechterhalten kann.

Insgesamt ist die Kommunikations-PCB-Versammlung eine leistungsstarke Lösung, die auf die Kommunikationsinfrastrukturindustrie zugeschnitten ist.Materialien mit hohem Tg-Wert, anpassbare Dicke und Lötmaskenoptionen, zusammen mit der Integration von dickem Kupfer, machen es zu einer ausgezeichneten Wahl für Hersteller, die zuverlässigkeit, Haltbarkeit,und überlegene elektrische LeistungDiese PCB-Anlage unterstützt den Fortschritt der Kommunikationstechnologien, indem sie eine solide Grundlage für Geräte schafft, die Menschen und Systeme weltweit verbinden.

Egal, ob sie in Telekommunikationsgeräten, Netzwerkgeräten oder anderen Komponenten der Kommunikationsinfrastruktur eingesetzt werden, diese Leiterplattenbaugruppe gewährleistet optimale Leistung und Langlebigkeit.Seine Gestaltung und die Materialauswahl spiegeln ein tiefes Verständnis der Herausforderungen im Kommunikationssektor wider., was sie zu einem zuverlässigen Bestandteil bei der Entwicklung von Kommunikationslösungen der nächsten Generation macht.

Eigenschaften:

• Produktbezeichnung: Kommunikations-PCB-Bauwerk
• PCB-Schichten: 6 Schichten
• PCB-Qualitätssystem: ROHS-konform
• Tiefstand der Platte: 0,2 bis 6 mm
• PCB-Plattenart: HDI-PCB
• Features dickes Kupfer für eine verbesserte Leitfähigkeit
• Einschließlich Überspannungsschutz für eine verbesserte Zuverlässigkeit
• Fortgeschrittene Überspannungsschutztechnologie zur Sicherung von Komponenten

Technische Parameter:

Anwendungen:

Die Kommunikations-PCB-Montage ist eine wesentliche Komponente, die für eine Vielzahl von Kommunikationsgeräten und -systemen entwickelt wurde.Diese Baugruppe unterstützt komplexe Schaltkreisentwürfe, die für die Hochgeschwindigkeitsdatenübertragung und zuverlässige Kommunikationsnetze erforderlich sindDie Materialien mit hohem Tg170 und hohem Tg180 sorgen für außergewöhnliche thermische Stabilität und mechanische Festigkeit.geeignet für anspruchsvolle Umgebungen, in denen Temperaturschwankungen und mechanische Belastungen üblich sind.

Dieses Produkt eignet sich besonders für den Einsatz in Telekommunikationsinfrastrukturen, einschließlich Basisstationen, Router, Switches und Signalverarbeitungseinheiten.Die dicken Kupferschichten, die in das PCB integriert sind, erhöhen die elektrische Leitfähigkeit und die Stromtragbarkeit, was für die Aufrechterhaltung der Signalintegrität und die Verringerung des Stromverlustes in Kommunikationsgeräten von entscheidender Bedeutung ist.Die wiederholte Betonung dickem Kupfer unterstreicht seine Bedeutung bei der Gewährleistung von Langlebigkeit und Leistungssicherheit für kritische Kommunikationsanwendungen.

Neben der Telekommunikation findet die Kommunikations-PCB-Versammlung ihre Anwendung in Rechenzentren und Netzwerkservern, wo eine schnelle und stabile Datenübertragung von größter Bedeutung ist.Die Oberflächenveredelungsmöglichkeiten, einschließlich ENIG (Electroless Nickel Immersion Gold) und bleifreiem HASL (Hot Air Solder Leveling), bieten eine ausgezeichnete Oberflächenplanarität und Schweißfähigkeit,Sicherstellung einer starken und zuverlässigen Verbindung der BauteileDies ist besonders vorteilhaft in automatisierten Montageanlagen und bei der langfristigen Einheitlichkeit des Betriebs.

Darüber hinaus gewährleistet die Verpackung des Produkts in robusten Kartons eine sichere Beförderung und Handhabung.Schutz der sensiblen PCB vor physikalischen Schäden und Umweltfaktoren während des Versands und der LagerungDieser sorgfältige Verpackungsansatz unterstreicht das Engagement des Herstellers für Qualität und Kundenzufriedenheit.

Insgesamt ist die Kommunikations-PCB-Montage so konzipiert, dass sie den strengen Anforderungen der modernen Kommunikationstechnologie entspricht.und hochwertige Oberflächenveredelungen machen es zu einer optimalen Wahl für Anwendungen, die eine hohe Zuverlässigkeit erfordern, thermische Beständigkeit und hervorragende elektrische Leistung.Dieses Produkt gewährleistet eine optimale Kommunikationseffizienz und Langlebigkeit in verschiedenen Betriebsszenarien..

Anpassung:

Unsere Kommunikations-PCB-Montage bietet fortschrittliche Anpassungsdienste, die auf die anspruchsvollen Anforderungen von 5G-Kommunikationsanwendungen zugeschnitten sind.Wir stellen sicher, dass jede PCB-Montage mit Präzision gefertigt wird, mit einem Mindestlochdurchmesser von 0,1 mm und einer vollständigen Impedanzsteuerung, um eine optimale Signalintegrität zu gewährleisten.

Das Produkt ist sicher in einem robusten Karton verpackt, um vor Schäden während des Transports zu schützen.Wir integrieren auch Überspannungsschutzfunktionen, um Ihre Kommunikationssysteme vor Spitzen und elektrischen Überspannungen zu schützen., die Zuverlässigkeit und Langlebigkeit Ihrer Geräte zu verbessern.

Wählen Sie unsere Dienstleistungen zur Anpassung der Kommunikations-PCB-Montage für hochwertige, langlebige Lösungen, die speziell für die sich entwickelnden Bedürfnisse des 5G-Kommunikationssektors entwickelt wurden,von einem vertrauenswürdigen Hersteller mit einer fachkundigen Überspannungsschutztechnologie unterstützt.

Unterstützung und Dienstleistungen:

Unser Kommunikations-PCB-Assembler ist so konzipiert, dass er den höchsten Qualitäts- und Zuverlässigkeitsstandards in der Telekommunikationsindustrie entspricht.Wir bieten umfassende technische Unterstützung und Dienstleistungen, um optimale Leistung und Kundenzufriedenheit zu gewährleisten.

Unser technisches Support-Team ist zur Verfügung, um bei der Installation, Konfiguration, Fehlerbehebung und Wartung der Kommunikations-PCB-Montage zu helfen.einschließlich Datenblättern, Benutzerhandbücher und Anwendungsanweisungen, um Ihnen zu helfen, das Produkt zu verstehen und effektiv zu verwenden.

Zusätzlich zur Unterstützung bieten wir Anpassungsdienste an, um die PCB-Montage an Ihre spezifischen Kommunikationsanforderungen anzupassen.Unsere Ingenieure arbeiten eng mit Ihrem Team zusammen, um Lösungen zu entwickeln, die sich nahtlos in Ihre Systeme integrieren..

Wir bieten auch Reparatur- und Renovierungsdienste an, um den Lebenszyklus Ihrer Kommunikations-PCB-Montages zu verlängern und so die kontinuierliche Zuverlässigkeit und Leistung zu gewährleisten.Regelmäßige Firmware- und Software-Updates werden bereitgestellt, um Ihre Systeme mit den neuesten Funktionen und Sicherheitsverbesserungen auf dem neuesten Stand zu halten.

Bei technischen Anfragen oder Serviceanfragen ist unser spezialisiertes Support-Team verpflichtet, Ihnen umgehend und professionell zu helfen, um Ausfallzeiten zu minimieren und die Produktivität zu maximieren.

Verpackung und Versand:

Unsere PCB-Produkte sind sorgfältig verpackt, um einen maximalen Schutz während des Transports zu gewährleisten.gefolgt von Dämpfstoffen zur Absorption von Stoßschlägen und Vibrationen.

Wir verwenden robuste, qualitativ hochwertige Kisten, die dem Umgang und den Umwelteinflüssen während des Versands standhalten.jede Verpackung ist mit Handhabungsanweisungen und Produktinformationen klar gekennzeichnet, um eine reibungslose Verarbeitung und Lieferung zu erleichtern.

Für den Versand arbeiten wir mit zuverlässigen Spediteuren zusammen, um eine rechtzeitige und sichere Lieferung weltweit zu gewährleisten.Es ermöglicht den Kunden, ihre Bestellungen bis zur Ankunft zu überwachen..

Wir bieten auch auf Anfrage maßgeschneiderte Verpackungsoptionen an, um spezifische Anforderungen zu erfüllen, um sicherzustellen, dass Ihre Kommunikations-PCB-Assembly-Produkte in perfektem Zustand bei Ihnen ankommen.
